دستهبندی: اتصالات دنده ای تاسیسات
برچسبها :
برند: Tupy
روکش بدنه: گالوانیزه گرم
جنس بدنه:: چدن داکتیل
کشور سازنده: برزیل

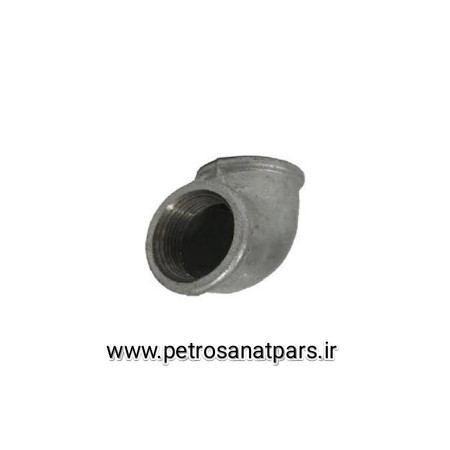

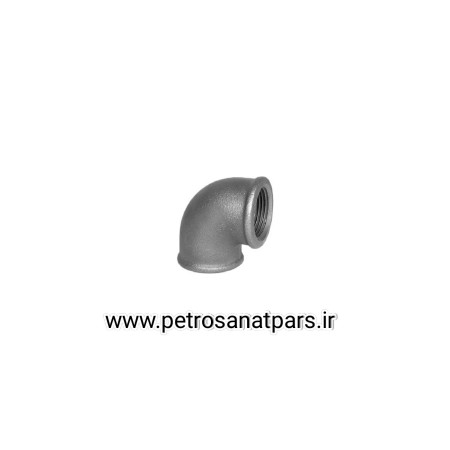

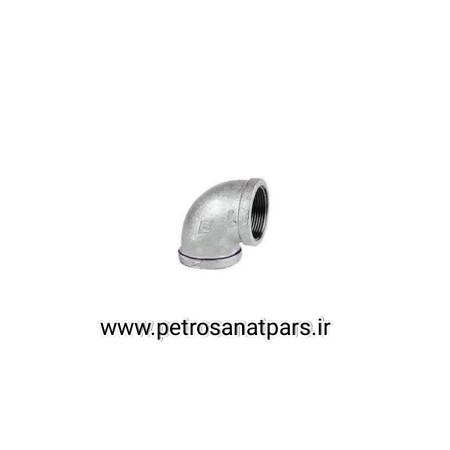

زانو 90° دندهای گالوانیزه — TUPY (Brazil)
معرفی مختصر (مهندسی): زانو ۹۰ درجه رزوهای تولید TUPY از آهن نرم (malleable cast iron) است که برای اتصال لولههای رزوهای در سیستمهای آب، هوای فشرده و سرویسهای عمومی صنعتی طراحی شده است. اتصالات TUPY مطابق استانداردهای بینالمللی و برچسبگذاری کارخانه عرضه میشوند و پوشش گالوانیزه گرم (hot-dip) برای مقاومت در برابر خوردگی ارائه میگردد.
کاربردها: شبکههای آبرسانی، تاسیسات ساختمانی، سیستمهای آتشنشانی (بستگی به استاندارد محلی و گواهیها دارد)، خطوط هوای فشرده و صنایع عمومی.
استانداردها و مشخصات فنی کلیدی:
- Material: Malleable cast iron (آهن چکشخوار) — مطابق ISO 5922 / EN 1562 و ABNT NBR (مطابق کاتالوگ TUPY). :contentReference[oaicite:0]{index=0}
- Surface: Hot-dip galvanised (پوشش گالوانیزه) مطابق EN 10242 / ABNT NBR 6323 (گزینههای دیگر به سفارش). :contentReference[oaicite:1]{index=1}
- Threads: TUPY BSP sealing threads per ISO 7-1 (برای نسخههای BSP). NPT and other thread types available on catalog variants. :contentReference[oaicite:2]{index=2}
- Pressure / Class: Available in medium pressure classes (catalog shows NPT Class 150 etc.) — انتخاب نهایی کلاس فشار باید براساس نوع رزوه و استاندارد سفارش تعیین شود. :contentReference[oaicite:3]{index=3}
جنسMalleable cast iron
پوششHot-dip galvanised
استانداردISO 5922 / EN 1562 / EN 10242
رزوهBSP / NPT (catalog variants)
دمای کاریحداکثر پیشنهاد شده: تا ~120°C (بسته به پوشش و شرایط سرویس)
جدول ابعاد و وزن — زانو 90° رزوهای گالوانیزه (TUPY) — سایز ¼" تا 6"
| سایز (in) | DN (mm) | A — طول (mm) | وزن گالوانیزه (kg) | رزوه (نمونه) | کلاس / یادداشت |
|---|---|---|---|---|---|
| 1/4" | 8 | 21 | 0.049 | 1/4" BSP / NPT | Threaded — Catalog value. |
| 3/8" | 10 | 25 | 0.065 | 3/8" BSP / NPT | — |
| 1/2" | 15 | 28 | 0.099 | 1/2" BSP / NPT | — |
| 3/4" | 20 | 33 | 0.153 | 3/4" BSP / NPT | — |
| 1" | 25 | 38 | 0.209 | 1" BSP / NPT | — |
| 1 1/4" | 32 | 45 | 0.336 | 1¼" BSP / NPT | — |
| 1 1/2" | 40 | 50 | 0.440 | 1½" BSP / NPT | — |
| 2" | 50 | 58 | 0.658 | 2" BSP / NPT | — |
| 2 1/2" | 65 | 69 | 1.246 | 2½" BSP / NPT | — |
| 3" | 80 | 78 | 1.617 | 3" BSP / NPT | — |
| 4" | 100 | 96 | 2.816 | 4" BSP / NPT | — |
| 6" | 150 | 131 | 8.359 | 6" BSP / NPT | — |
مقادیر «A» (طول) و وزنها بر اساس کاتالوگ و جداول فنی TUPY و نمایندهها استخراج شدهاند. برای ابعاد دقیق سوراخ رزوه، طول رزوه، و تایید کلاس فشار (150 lb / PN equivalence) حتماً به نسخه PDF کاتالوگ مرجع TUPY مراجعه و Shop Drawing سازنده را قبل از سفارش نهایی تأیید نمایید. :contentReference[oaicite:4]{index=4}
نکات نصب و کنترل کیفیت
- قبل از نصب رزوهها را پاک کرده و از نشتگیر (PTFE tape یا compound مناسب) طبق استاندارد پروژه استفاده کنید.
- برای سرویس آتشنشانی یا سرویسهای فشار بالاتر از مشخصات استاندارد، از قطعه با گرید و گواهی مناسب (مثلاً NPT کلاس 150 یا نسخههای با تأیید UL/FM) استفاده کنید. :contentReference[oaicite:5]{index=5}
- پوشش گالوانیزه ممکن است در عملیات جوش یا برش آسیب ببیند — برای عملیات میدانی مراقبت شود یا پوشش ترمیم گردد.
- وزنها و ابعاد برای انتخاب بستهبندی و حملونقل مفید هستند — برای ترخیص و گمرک از مشخصات بستهبندی کارخانه استفاده کنید.
منابع: کاتالوگ رسمی TUPY (TUPY BSP / Conexões) و جداول ابعادی منتشره توسط توزیعکنندهها و کاتالوگهای PDF. برای اطلاعات تکمیلی یا استخراج مستقیم از PDF کاتالوگ اصلی میتوانم فایل PDF مرجع را هم پیوست یا لینک بدهم. :contentReference[oaicite:6]{index=6}
