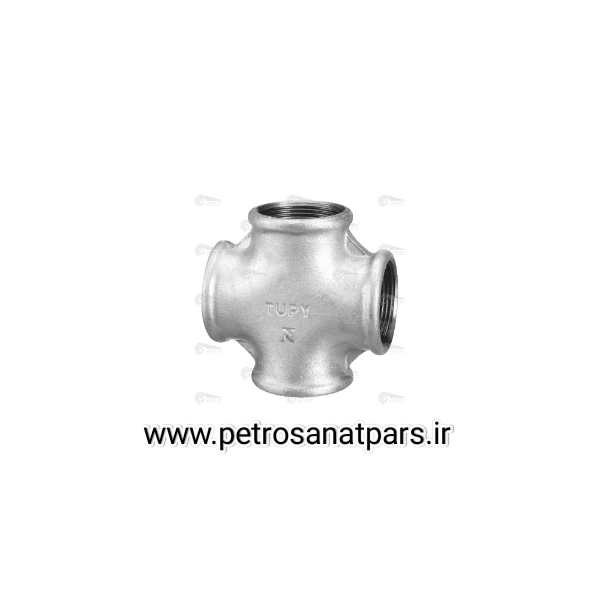

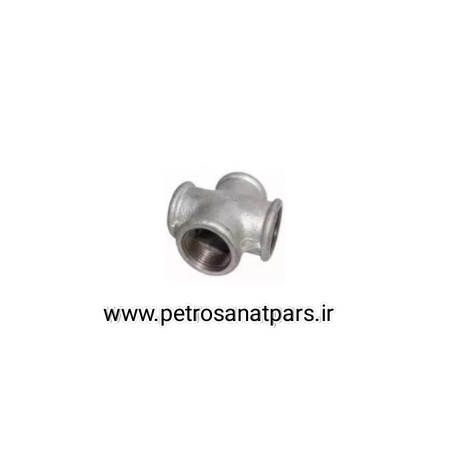

چهارراه تخت گالوانیزه TUPY برزیل برای استفاده در خطوط لوله آب، گاز، بخار و روغن طراحی شده است. جنس آهن مالیبل و پوشش گالوانیزه گرم مقاومت بالا در برابر خوردگی و دوام طولانی مدت را تضمین می‌کند.

جنس: آهن مالیبل (Malleable Iron) طبق ISO 49 / EN 10242
پوشش سطح: گالوانیزه گرم (Hot-dip galvanised) مطابق ABNT NBR 6323
رزوه: BSP یا NPT
کلاس فشار: Medium Pressure – 150 lb
کاربرد: آب، گاز، بخار، روغن و سیستم‌های عمومی صنعتی

جنسآهن مالیبل

پوششگالوانیزه گرم

رزوهBSP / NPT

کلاس فشار150 lb

کاربردآب، گاز، بخار، روغن

جدول فنی — سایز ¼" تا 6"

سایز اینچ	DN	L طول (mm)	D قطر خارجی (mm)	وزن تقریبی (kg)	کد قطعه
¼"	8	55	21	0.18	TUPY-C001
½"	15	70	27	0.25	TUPY-C002
¾"	20	80	34	0.35	TUPY-C003
1"	25	95	42	0.50	TUPY-C004
1¼"	32	105	48	0.65	TUPY-C005
1½"	40	115	55	0.80	TUPY-C006
2"	50	125	60	1.05	TUPY-C007
2½"	65	135	76	1.45	TUPY-C008
3"	80	145	88	1.95	TUPY-C009
4"	100	165	108	2.85	TUPY-C010
5"	125	185	133	3.90	TUPY-C011
6"	150	205	159	5.25	TUPY-C012

مقادیر ابعادی براساس کاتالوگ رسمی TUPY استخراج شده‌اند. قبل از نهایی‌سازی سفارش، Shop Drawing کارخانه را تأیید نمایید.

نقد و بررسی

چهار راهی‌های TUPY با کیفیت بسیار بالای متریال، دقت بالا در دنده‌کاری و مقاومت عالی در برابر فشار و خوردگی، از برندهای چینی و داخلی کاملاً متمایز هستند. در مقایسه با نمونه‌های تولید داخل و حتی برخی برندهای اروپایی، محصولات TUPY برزیل طول عمر بیشتری داشته و نشتی بسیار کمتری دارند. این اتصالات با فشار کاری تا 20 بار نیز قابل استفاده هستند.
