دستهبندی: اتصالات دنده ای تاسیسات
برچسبها :
برند: Tupy
سایز: 3.8 / 6 inch
روکش بدنه: گالوانیزه گرم
جنس بدنه:: چدن داکتیل

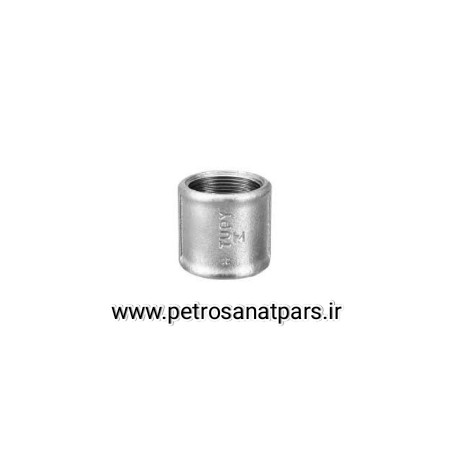

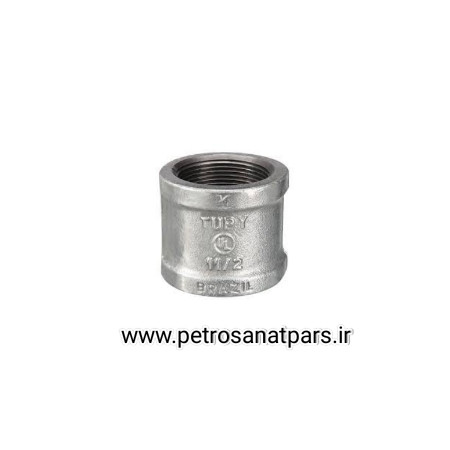

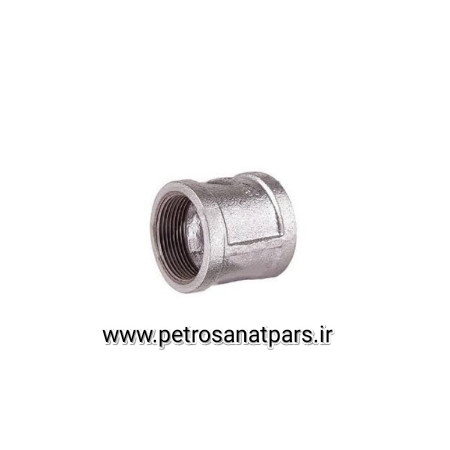

بوشن گالوانیزه — TUPY برزیل
بوشن گالوانیزه TUPY برزیل یک اتصال رزوهای مستقیم است که برای اتصال دو شاخه لوله همقطر طراحی شده است. جنس آهن مالیبل با پوشش گالوانیزه گرم برای مقاومت در برابر خوردگی و دوام بالا میباشد. نسخههای رزوه BSP یا NPT و در کلاسفشار متوسط تولید میشوند. :contentReference[oaicite:2]{index=2}
کاربردها: خطوط آب، سیستمهای تاسیساتی، هوای فشرده، گاز سبک، و صنایع عمومی که به اتصالات رزوهای نیاز دارند.
مشخصات کلیدی:
- Material: Malleable cast iron مطابق ISO 5922 / EN 1562. :contentReference[oaicite:3]{index=3}
- Surface finish: Hot-dip galvanised مطابق ABNT NBR 6323. :contentReference[oaicite:4]{index=4}
- Thread types: BSP (ISO 7-1) یا NPT (ANSI B1.20.1) در نسخههای سفارشی. :contentReference[oaicite:5]{index=5}
- Pressure class: Medium pressure (typ. Class 150 lb) تا سایز ¼" تا 6". :contentReference[oaicite:6]{index=6}
جنسآهن مالیبل
پوششگالوانیزه گرم
رزوهBSP / NPT
کلاس فشار150 lb (تقریباً)
کاربرداتصال لوله به لوله همقطر
جدول ابعاد و وزن — بوشن گالوانیزه TUPY — سایز ¼" تا 6"
| سایز (inch) | DN (mm) | حدود طول L (mm) | وزن تقریبی (kg) | رزوه (نمونه) | یادداشت |
|---|---|---|---|---|---|
| ¼" | 8 | 20-22 | 0.10 | ¼" BSP / NPT | براساس کاتالوگ |
| ⅜" | 10 | 22-24 | 0.13 | ⅜" BSP / NPT | — |
| ½" | 15 | 28-30 | 0.21 | ½" BSP / NPT | — |
| ¾" | 20 | 33-35 | 0.30 | ¾" BSP / NPT | — |
| 1" | 25 | 38-40 | 0.46 | 1" BSP / NPT | — |
| 1¼" | 32 | 45-47 | 0.70 | 1¼" BSP / NPT | — |
| 1½" | 40 | 50-52 | 0.98 | 1½" BSP / NPT | — |
| 2" | 50 | 58-60 | 1.50 | 2" BSP / NPT | — |
| 2½" | 65 | 69-72 | 2.35 | 2½" BSP / NPT | — |
| 3" | 80 | 78-80 | 3.70 | 3" BSP / NPT | — |
| 4" | 100 | 96-100 | 6.00 | 4" BSP / NPT | — |
| 6" | 150 | 131-135 | 12.90 | 6" BSP / NPT | — |
مقادیر طول L و وزنها تقریبی هستند و براساس جداول کاتالوگ TUPY گردآوری شدهاند. برای سفارش نهایی، به نسخه PDF کاتالوگ، شماره قطعه (Part No) کارخانه و Shop Drawing مراجعه نمایید. :contentReference[oaicite:7]{index=7}
