نام لرزه گیر: لرزه گیر لاستیکی مهاردار
مدل لرزه گیر: لاستیکی فیکس مهاردار
نوع فلنج: گردان ثابت
پشتیبانی و خدمات پس از فروش: تامین و تعمیر قطعات تعویض و تعمیر محصول حمل نصب

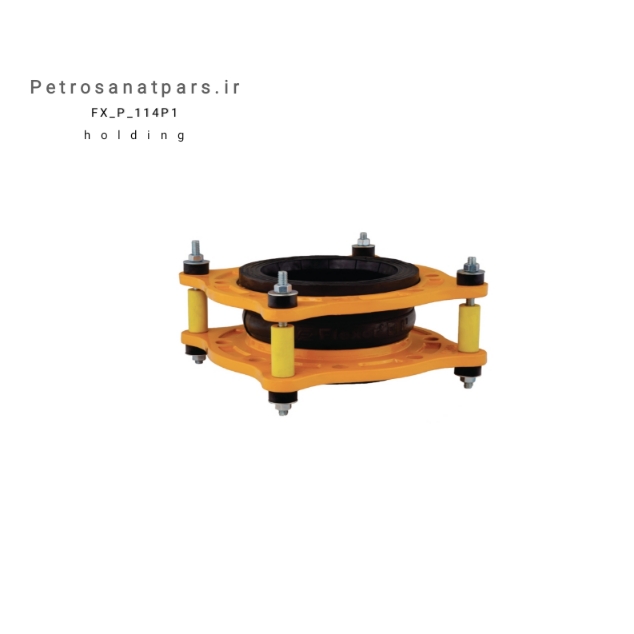

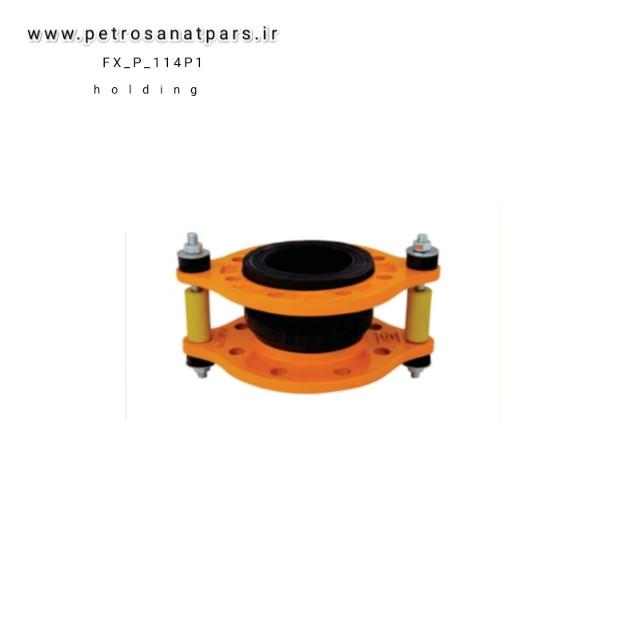

لرزه گیر لاستیکی آبی PN16 مهاردار فلکسور پارس
Industrial Blue Rubber Expansion Joint PN16 with Tie Rods - Flexor Pars
برند:فلکسور پارس
سایز
مشخصات
نام لرزه گیر
لرزه گیر لاستیکی مهاردار
مدل لرزه گیر
لاستیکی فیکس مهاردار
نوع فلنج
گردان ثابت
پشتیبانی و خدمات پس از فروش
تامین و تعمیر قطعات تعویض و تعمیر محصول حمل نصب
دما سیال
60 درجه
فشار
PN16
توضیحات
لرزگیر مهاردار آبی — فلکسور پارس
سایز 1¼" تا 12" • فشار PN16 (PN10 موجود) • دمای کاری تا 60°C • لاستیک EPDM
لرزگیر مهاردار آبی فلکسور پارس برای جذب لرزشها، حرکتهای محوری و لغزشهای جانبی در خطوط لوله طراحی شده است. مدل مهاردار با tie-rods مانع تغییر مکان جانبی غیرمجاز میشود.
- فشار کاری: PN16 (PN10 مرجع)
- دمای کاری: تا 60°C
- متریال: EPDM
- محدوده لغزش افقی: ±10 تا ±25 mm
- محدوده کششی: +150 mm — محدوده فشاری: −100 mm
- تست هیدرواستاتیک و بازرسی کیفی قبل از ارسال
دمای کاریتا 60°C
فشار اسمیPN16 (PN10 موجود)
متریالEPDM - تقویتشده
محدوده کششی+150 mm
محدوده فشاری−100 mm
محدوده لغزشبنا به سایز
جدول فنی — سایز 1¼" تا 12"
| اینچ | DN | قطر داخلی (mm) | طول آزاد (mm) | لغزش افقی (± mm) | کششی (+ mm) | فشاری (− mm) | ارتفاع (mm) | PN | D فلنج (mm) | n | Bolt |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼" | 32 | 32 | 150 | ±10 | +150 | −100 | 130 | 16 | 140 | 4 | M16 |
| 1½" | 40 | 40 | 160 | ±10 | +150 | −100 | 130 | 16 | 150 | 4 | M16 |
| 2" | 50 | 50 | 180 | ±10 | +150 | −100 | 130 | 16 | 165 | 4 | M16 |
| 2½" | 65 | 65 | 200 | ±10 | +150 | −100 | 130 | 16 | 185 | 8 | M16 |
| 3" | 80 | 80 | 220 | ±15 | +150 | −100 | 130 | 16 | 200 | 8 | M16 |
| 4" | 100 | 100 | 250 | ±15 | +150 | −100 | 130 | 16 | 235 | 8 | M20 |
| 5" | 125 | 125 | 280 | ±20 | +150 | −100 | 135 | 16 | 270 | 8 | M24 |
| 6" | 150 | 150 | 300 | ±20 | +150 | −100 | 140 | 16 | 300 | 8 | M24 |
| 8" | 200 | 200 | 350 | ±20 / ±25 | +150 | −100 | 145 | 16 | 345 | 12 | M20 / M24 |
| 10" | 250 | 250 | 400 | ±25 | +150 | −100 | 150 | 16 | 400 | 12 | M24 |
| 12" | 300 | 300 | 450 | ±25 | +150 | −100 | 150 | 16 | 460 | 12 | M24 |
مقادیر ابعادی فلنج براساس EN1092-1 / DIN2501 استخراج شدهاند. قبل از نهاییسازی سفارش، Shop Drawing کارخانه را تأیید نمایید.
نقد و بررسی
فلکسور PN16 آبی
🔍 کاربرد فلکسور PN16 آبی
فلکسور PN16 آبی در سیستمهای لولهکشی صنعتی، آبرسانی شهری، تأسیسات موتورخانهای و HVAC برای جذب لرزش، ضربه و جبران انبساط حرارتی استفاده میشود. این محصول برای فشار کاری 16 بار طراحی شده و مناسب خطوط با نوسانات حرارتی یا ارتعاشی است.
✅ مزایای فلکسور فشار قوی PN16
از مزایای این فلکسور میتوان به مقاومت بالا در برابر فشار، کاهش تنش مکانیکی وارد بر تجهیزات، عمر طولانی و نصب آسان اشاره کرد. بدنه انعطافپذیر آن از خرابی ناشی از انبساط و انقباض جلوگیری میکند و با روکش آبی مقاوم در برابر خوردگی عرضه میشود.
🛠️ بررسی تخصصی فلکسور PN16 آبی
فلکسور PN16 با ساختار چندلایه شامل لایه داخلی لاستیکی، بافت تقویتی، و روکش محافظ طراحی شدهاست. این مدل از فلکسورها معمولاً با فلنج یا دنده برای اتصال به لولهها عرضه میشوند. آبی بودن روکش نشانه استفاده در سیستمهای آبی (آب سرد و گرم) و فشار متوسط تا نسبتاً بالا است. مناسب برای کاهش لرزش در پمپها، چیلرها، بویلرها و خطوط اصلی انتقال.
📊 مشخصات فنی فلکسور PN16 آبی
| مشخصه | توضیح |
|---|---|
| فشار کاری | 16 بار (PN16) |
| نوع اتصال | فلنجی یا دندهای (بسته به مدل) |
| کاربرد | آبرسانی، تأسیسات، موتورخانه، پمپها |
| روکش بیرونی | رنگ، ضد خوردگی |
| قابلیت جذب لرزش | بسیار بالا |
| سایزهای متداول | 11/4 اینچ تا 12 اینچ |
