نوع محصول:شیر پروانهای لاگ گیربکسی (Lug Type Butterfly Valve)
برند:میراب (Mirab)
فشار کاری:PN16 (قابل تحمل تا ۱۶ بار)
جنس بدنه:چدن داکتیل GGG40

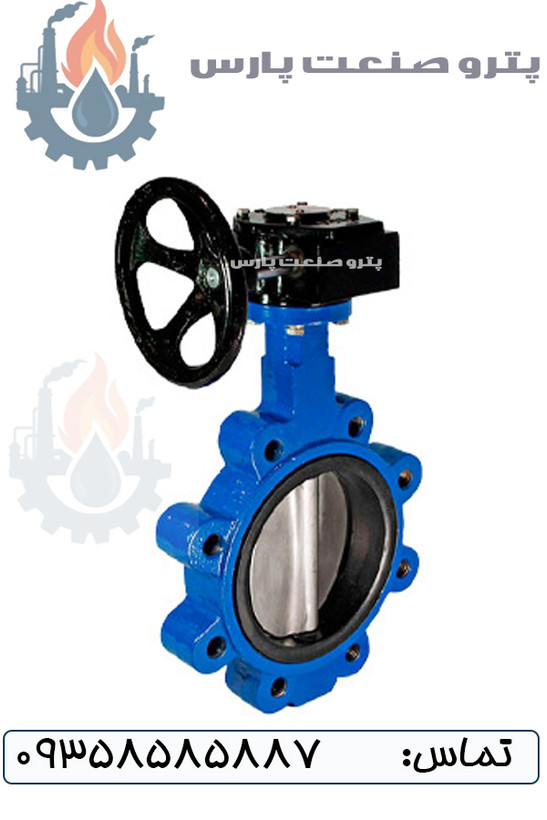

شیر پروانه ای لاگ گیربکسی PN10/16 دیسک استیل میراب
برند: میراب
سایز
فشار
میراب صنعت — Butterfly Valve Series
شیر پروانهای لاگ گیربکسی PN16 دیسک استیل 304 میراب
Mirab Lug Type Butterfly Valve PN16 — Stainless Steel 304 Disc, Gearbox Operated
شیر پروانهای لاگ (Lug Type Butterfly Valve) مجهز به گیربکس دندهای با کلاس فشار PN16. دیسک از جنس Stainless Steel 304 و بدنه از چدن داکتیل GGG40. مجهز به لاینر EPDM جهت آببندی کامل در شبکههای آبرسانی، صنعتی و فاضلاب.
PN16 DN50 – DN600 SS304 Disc EPDM Liner Made in Iran
01
خلاصه مشخصات فنی
این شیر پروانهای از نوع لاگ (Lug Type) با اتصال فلنجی، برای نصب در خطوط لوله با استاندارد DIN PN10/16 طراحی شده است. طراحی لاگ این امکان را فراهم میکند که شیر بدون نیاز به تخلیه کامل خط، برای تعمیرات یا تعویض جدا شود (End-of-Line Service). مجهز به گیربکس دندهای با عملکرد روان که گشتاور لازم برای باز و بسته کردن شیرهای با سایز بالا را به حداقل میرساند.
02
جزئیات فنی و کاربرد
این محصول با بهرهگیری از دیسک استنلس استیل 304 (SS304) مقاومت بسیار بالایی در برابر خوردگی و زنگزدگی در تماس با آب و سیالات غیرخورنده دارد. لاینر EPDM استفاده شده در این شیر، ضمن ایجاد آببندی عالی (Bubble-Tight Seal)، در برابر ازن، پیری و فشارهای کاری تا دمای ۱۲۰ درجه سانتیگراد مقاومت بسیار خوبی از خود نشان میدهد.
کاربرد اصلی این شیرها در شبکههای آبرسانی شهری و روستایی، تصفیهخانههای آب و فاضلاب، سیستمهای خنککننده (Cooling Towers) و صنایع پتروشیمی و فرآیندی است. این محصول با ضمانت کیفیت برند میراب و با رعایت استانداردهای بینالمللی، در سایزهای DN50 تا DN600 (۲ تا ۲۴ اینچ) قابل سفارش است.
03

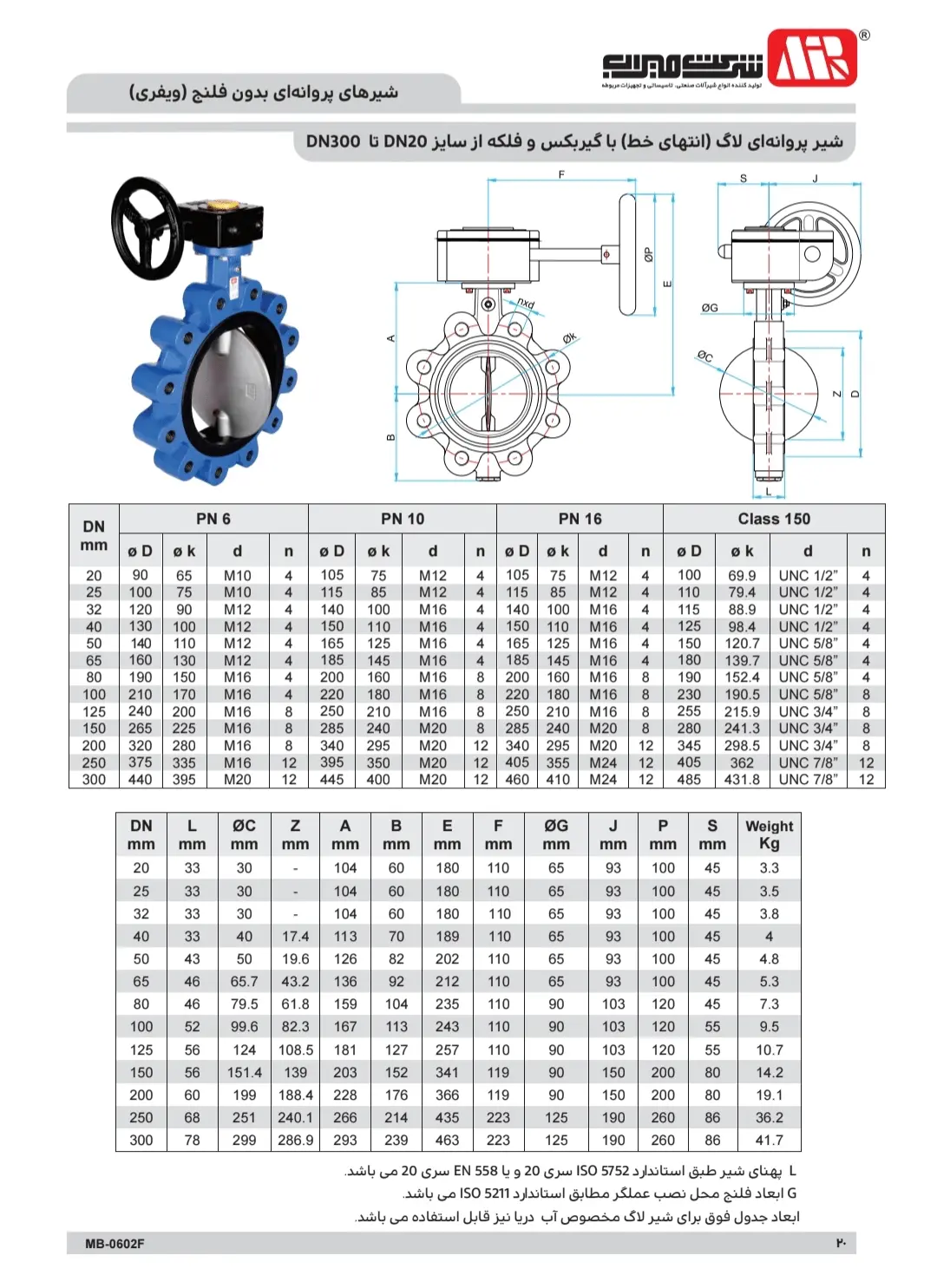

مشخصات فنی کامل
| پارامتر | مشخصات |
|---|---|
| نوع محصول | شیر پروانهای لاگ (Lug Type Butterfly Valve) |
| برند / سازنده | میراب (Mirab) |
| سری / مدل | Lug Gearbox PN16 |
| کلاس فشار | PN16 (حداکثر 16 بار در دمای محیط) |
| جنس بدنه | چدن داکتیل GGG40 (Ductile Iron) |
| جنس دیسک | استنلس استیل 304 (SS304) |
| جنس شفت (Stem) | AISI 304 / 316 |
| جنس لاینر (نشیمنگاه) | EPDM (مقاوم تا 120°C) |
| روش عملکرد | گیربکس دندهای (Gearbox Operated) |
| نوع اتصال | لاگ فلنجی (Lug Type) DIN PN10/16 |
| محدوده سایز | DN50 تا DN600 (2" تا 24") |
| کاربرد سیال | آب آشامیدنی، آب خنککن، فاضلاب، سیالات غیرخورنده |
| محل تولید | ایران |
04
نقد و بررسی تخصصی محصول
ارزیابی عملکرد و دوام در خطوط آبرسانی و صنعتی
طراحی و ساختار: شیر پروانهای لاگ گیربکسی میراب با بهرهگیری از بدنه چدن داکتیل GGG40 و دیسک استنلس استیل 304، یک انتخاب هوشمندانه برای مهندسان تاسیسات و صنایع فرآیندی است. استفاده از چدن داکتیل بهجای چدن خاکستری معمولی (GG25)، استحکام مکانیکی بدنه را در برابر ضربات و فشارهای ناگهانی خط لوله افزایش داده و خطر ترکخوردگی را به شکل چشمگیری کاهش میدهد. این یک مزیت رقابتی بسیار مهم در مقایسه با محصولات همرده اقتصادی است.
مقاومت در برابر خوردگی (نقطه قوت کلیدی): نقطه عطف این محصول، استفاده از دیسک استیل 304 است. در حالی که بسیاری از تولیدکنندگان داخلی از دیسک چدن با پوشش اپوکسی استفاده میکنند (که در تماس طولانیمدت با آب، دچار خوردگی و پوستهپوسته شدن میشود)، دیسک استنلس استیل 304 در این محصول، طول عمر قطعات داخلی را به شدت افزایش میدهد. این ویژگی، محصول میراب را به یک گزینه ایدهآل برای تصفیهخانههای آب شرب تبدیل میکند؛ زیرا از ورود ذرات زنگزده به جریان آب جلوگیری میشود.
عملکرد گیربکس و اپراتور: یکی از چالشهای رایج در شیرهای پروانهای با سایز بالا، گشتاور بسیار سنگین برای باز و بسته کردن آنهاست. مجهز بودن این مدل به گیربکس دندهای، یک استاندارد ضروری و بسیار کاربردی است. گیربکس با نسبت تبدیل مناسب، فشار وارد بر اپراتور را به حداقل میرساند و امکان عملکرد دقیق و توقف در هر زاویه دلخواه را فراهم میکند. همچنین استفاده از لاینر EPDM باکیفیت که در برابر ازن و پیری مقاوم است، نشتی صفر (Zero Leakage) را در طول عمر مفید شیر تضمین مینماید.
نکات قابل توجه و پیشنهادات برای بهینهسازی:
- مقاومت دمایی: اگرچه لاینر EPDM برای آب تا ۱۲۰ درجه سانتیگراد عالی است، اما اگر سیال شما دارای مواد نفتی، اسیدهای قوی یا حلالهای آلی است، حتماً باید از لاینرهای Viton (FKM) یا PTFE بهجای EPDM استفاده کنید. (این مورد در زمان ثبت سفارش باید به کارشناس فروش اعلام شود).
- گواهیهای استاندارد: در پروژههای پتروشیمی و صنعتی بزرگ، داشتن گواهیهایی مثل ISO 9001 و گواهی استاندارد آب آشامیدنی (مثل استاندارد ۱۰۱ سازمان غذا و دارو یا استانداردهای بینالمللی مرتبط) یک امتیاز بسیار بزرگ است. توصیه میشود در زمان خرید، حتماً مدارک متصل به کاتالوگ را مطالبه کنید.
جمعبندی: شیر پروانهای لاگ گیربکسی میراب با ترکیب هوشمندانه "بدنه چدن داکتیل، دیسک استیل 304 و لاینر EPDM"، یک گزینه باکیفیت و بادوام برای کنترل جریان آب در صنایع آب و فاضلاب است. این محصول با رعایت اصول مهندسی طراحی شده و برای پروژههای با بودجه متوسط به بالا که به دنبال طول عمر بالا و کاهش هزینههای تعمیرات هستند، یک انتخاب منطقی و توجیهپذیر است.
