لرزهگیر لاستیکی مهاردار آبیقرمز PN16 برند فلکسور پارس
Flexor Pars Rubber Expansion Joint with Tie Rods PN16, Blue-Red
برند:فلکسور پارس
سایز
توضیحات

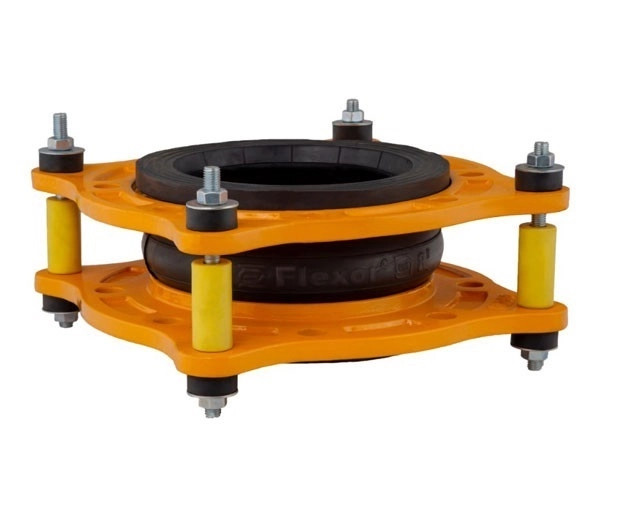

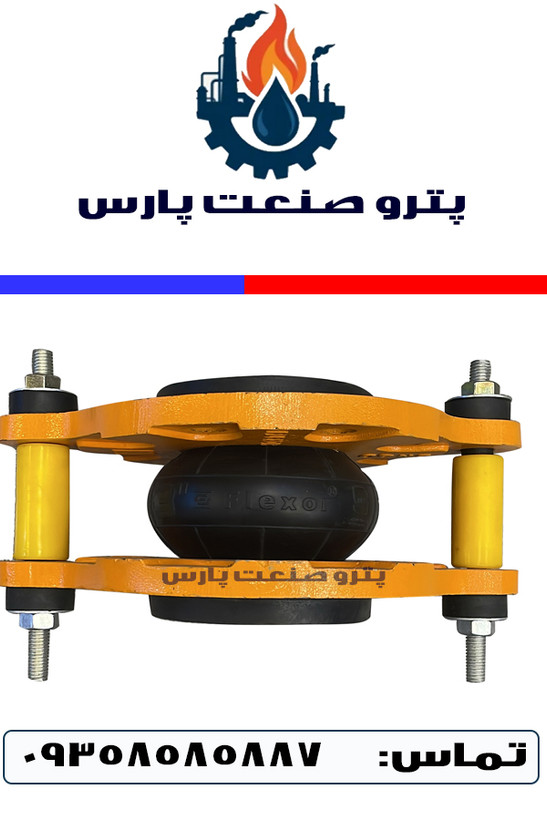

لرزگیر مهاردار آبی قرمز — فلکسور پارس
سایز 1¼" تا 12" • فشار PN16 (PN10 موجود) • دمای کاری تا 90°C • لاستیک EPDM
لرزگیر مهاردار آبی قرمز فلکسور پارس برای جذب لرزشها، حرکتهای محوری و لغزشهای جانبی در خطوط لوله طراحی شده است. مدل مهاردار با tie-rods مانع تغییر مکان جانبی غیرمجاز میشود.
- فشار کاری: PN16 (PN10 مرجع)
- دمای کاری: تا 90°C
- متریال: EPDM
- محدوده لغزش افقی: ±10 تا ±25 mm
- محدوده کششی: +150 mm — محدوده فشاری: −100 mm
- تست هیدرواستاتیک و بازرسی کیفی قبل از ارسال
دمای کاریتا 90°C
فشار اسمیPN16 (PN10 موجود)
متریالEPDM - تقویتشده
محدوده کششی+150 mm
محدوده فشاری−100 mm
محدوده لغزشبنا به سایز
جدول فنی — سایز 1¼" تا 12"
| اینچ | DN | قطر داخلی (mm) | طول آزاد (mm) | لغزش افقی (± mm) | کششی (+ mm) | فشاری (− mm) | ارتفاع (mm) | PN | D فلنج (mm) | n | Bolt |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼" | 32 | 32 | 150 | ±10 | +150 | −100 | 130 | 16 | 140 | 4 | M16 |
| 1½" | 40 | 40 | 160 | ±10 | +150 | −100 | 130 | 16 | 150 | 4 | M16 |
| 2" | 50 | 50 | 180 | ±10 | +150 | −100 | 130 | 16 | 165 | 4 | M16 |
| 2½" | 65 | 65 | 200 | ±10 | +150 | −100 | 130 | 16 | 185 | 8 | M16 |
| 3" | 80 | 80 | 220 | ±15 | +150 | −100 | 130 | 16 | 200 | 8 | M16 |
| 4" | 100 | 100 | 250 | ±15 | +150 | −100 | 130 | 16 | 235 | 8 | M20 |
| 5" | 125 | 125 | 280 | ±20 | +150 | −100 | 135 | 16 | 270 | 8 | M24 |
| 6" | 150 | 150 | 300 | ±20 | +150 | −100 | 140 | 16 | 300 | 8 | M24 |
| 8" | 200 | 200 | 350 | ±20 / ±25 | +150 | −100 | 145 | 16 | 345 | 12 | M20 / M24 |
| 10" | 250 | 250 | 400 | ±25 | +150 | −100 | 150 | 16 | 400 | 12 | M24 |
| 12" | 300 | 300 | 450 | ±25 | +150 | −100 | 150 | 16 | 460 | 12 | M24 |
مقادیر ابعادی فلنج براساس EN1092-1 / DIN2501 استخراج شدهاند. قبل از نهاییسازی سفارش، Shop Drawing کارخانه را تأیید نمایید.
نقد و بررسی
لرزهگیر لاستیکی مهاردار آبیقرمز PN16 فلکسور پارس
🔍 کاربرد لرزهگیر مهاردار PN16 آبیقرمز
لرزهگیر لاستیکی مهاردار آبیقرمز فلکسور پارس جهت جذب لرزش، ضربه، جبران انبساط و کاهش تنشهای مکانیکی در خطوط لولهکشی صنعتی، تأسیسات، پمپها و موتورخانهها به کار میرود. این محصول با مهار فلزی، ایمنی بالایی در سیستمهای تحت فشار PN16 فراهم میکند.
✅ مزایای لرزهگیر مهاردار فلکسور پارس
از مزایای این نوع لرزهگیر میتوان به کاهش نویز و لرزش، مقاومت بالا در برابر فشار و خوردگی، عمر طولانی، مهار فلزی قوی برای جلوگیری از کشیده شدن بیش از حد، و انعطافپذیری در نصب اشاره کرد. رنگ آبیقرمز نیز مشخصکننده درجه فشار و کاربرد صنعتی آن است.
🛠️ بررسی تخصصی لرزهگیر لاستیکی مهاردار PN16
این محصول از لاستیک تقویتشده چندلایه با نخهای نخی یا فولادی تولید شده و با مهارهای فلزی در دو طرف تجهیز شده تا از باز شدن یا جابجایی تحت فشار جلوگیری شود. لرزهگیرهای مهاردار مخصوص شرایطی هستند که سیستم به تغییرات طولی مجاز نیست و نیاز به مهار دارد. برند فلکسور پارس یکی از برندهای خوشنام داخلی در تولید این نوع تجهیزات است.
📊 مشخصات فنی لرزهگیر مهاردار آبیقرمز PN16
| مشخصه | توضیح |
|---|---|
| فشار کاری | 16 بار (PN16) |
| نوع اتصال | فلنجی با مهار فلزی |
| کاربرد | پمپ، چیلر، بویلر، تأسیسات ساختمانی و صنعتی |
| رنگ و نشانهگذاری | آبیقرمز (استاندارد صنعتی فشار متوسط) |
| جنس بدنه | لاستیک EPDM یا NBR تقویتشده |
| برند | فلکسور پارس |
| سایزهای موجود | 11/4 اینچ تا 12 اینچ |
