مشخصات فنی کلیدی

برند فلکسور پارس

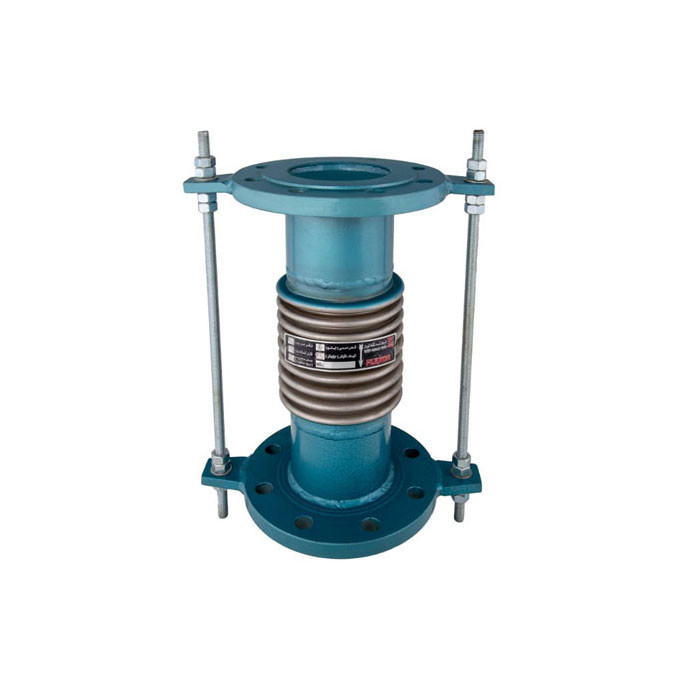

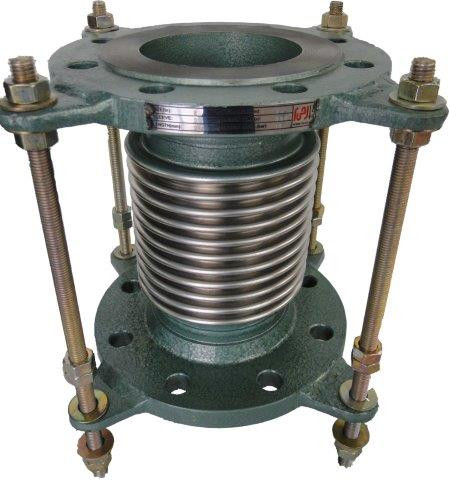

نوع اتصال آکاردئونی فلنج‌دار مهاردار — یونیورسال
مواد آکاردئون (Bellows) استنلس استیل (AISI 304 / 304L یا سفارشی)
جنس بدنه کربن استیل یا استنلس استیل بنا به سفارش
رده فشار تا PN16
دمای کاری تا حدود 427 °C
سایز (نمونه) DN32 تا DN300 (سفارشی‌سازی)
استاندارد طراحی DIN 4809، استانداردهای ملی و طراحی مهندسی
قابلیت‌ها جذب حرکت محوری، جانبی، زاویه‌ای
کاربردها پتروشیمی، نیروگاه، HVAC، خطوط صنعتی

این جدول نمونه‌ای از مشخصات متداول است؛ مقادیر نهایی بر اساس شرایط پروژه محاسبه می‌شود.

ویژگی‌های برجسته

طراحی یونیورسال
دو آکاردئون جداشده با اسپول برای جذب حرکت چند جهته.
مواد با دوام
آکاردئون استنلس استیل؛ بدنه قابل انتخاب بر اساس نیاز.
مهار ایمن
امکان نصب رادهای مهار برای کنترل حرکت محوری.
سفارشی‌سازی کامل
سایز، فلنج، جنس بر اساس شرایط پروژه.

جدول ابعادی نمونه

سایز (DN) طول کلی (L) حداکثر فشار (PN) توضیحات
DN32 150 mm PN16 نمونه کوچک
DN65 220 mm PN16 سایز متداول
DN150 420 mm PN10/PN16 طول متوسط
DN300 780 mm باتوجه به طراحی سفارشی

اعداد جدول نمونه هستند؛ قبل از سفارش تأیید مهندسی لازم است.

کاربردها

  • خطوط بخار و سیستم حرارتی نیروگاه
  • خطوط سیال در پالایشگاه و صنایع شیمیایی
  • سیستم‌های تهویه مطبوع صنعتی
  • خطوط لوله شهری و سیستم‌های دارای ارتعاش

خدمات مهندسی و پشتیبانی

فلکسور پارس خدمات طراحی اختصاصی، محاسبات حرارتی و مکانیکی و تست هیدرواستاتیک ارائه می‌دهد. لطفاً مشخصات عملیاتی (فشار، دما، سیال، طول نصب و شرایط تکیه‌گاهی) ارسال نمایید.
