برند: Tupy
روکش بدنه: گالوانیزه گرم
جنس بدنه:: چدن داکتیل
کشور سازنده: برزیل

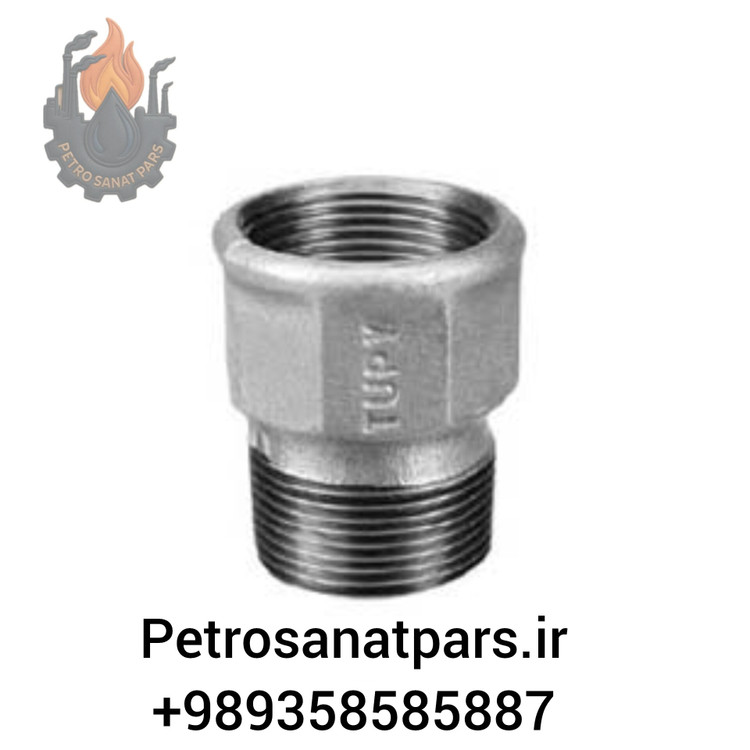

روپیچ تو پیچ گالوانیزه Tupy
TUPY Galvanized Malleable Iron Coupling | Threaded Pipe Fitting NPT
برند:Tupy
سایز
مشخصات
برند
Tupy
روکش بدنه
گالوانیزه گرم
جنس بدنه:
چدن داکتیل
کشور سازنده
برزیل
توضیحات
روپیچ توپیچ گالوانیزه — TUPY برزیل
سایز ½″ تا 4″ • فشار Class 150 (حدود PN16) • چدن چکشخوار گالوانیزه • رزوه NPT
روپیچ توپیچ گالوانیزه TUPY از چدن چکشخوار (Malleable Iron) تولید شده و دارای پوشش روی به روش غوطهوری گرم (Hot-Dip Galvanized) میباشد. این اتصال برای اتصال رزوهای دو لوله با رزوه خارجی در سیستمهای آب، هوا و گاز مناسب است و مطابق استاندارد ASME B16.3 و ABNT NBR 6925 تولید میشود.
- فشار کاری: Class 150 (تقریباً PN16)
- دمای کاری: تا 120 °C (مطابق کلاس 150 ASME)
- متریال: چدن چکشخوار با پوشش گالوانیزه گرم
- رزوه: NPT مطابق ASME B1.20.1
- سایز در دسترس: ½″ تا 4″
فشار اسمیClass 150 / PN16
دمای کاریتا 120 °C
متریالچدن چکشخوار گالوانیزه
رزوهNPT / ASME B1.20.1
سایزها½″ – 4″
جدول فنی — روپیچ توپیچ گالوانیزه TUPY
| سایز اینچ | طول (L) mm | قطر (D) mm | رزوه | کلاس فشار |
|---|---|---|---|---|
| ½″ | 36 | 26.7 | NPT | Class 150 |
| ¾″ | 41 | 33.4 | NPT | Class 150 |
| 1″ | 44 | 41.3 | NPT | Class 150 |
| 1¼″ | 48 | 48.3 | NPT | Class 150 |
| 1½″ | 51 | 60.3 | NPT | Class 150 |
| 2″ | 60 | 73.0 | NPT | Class 150 |
| 2½″ | 68 | 88.9 | NPT | Class 150 |
| 3″ | 76 | 101.6 | NPT | Class 150 |
| 4″ | 86 | 114.3 | NPT | Class 150 |
ابعاد بر اساس کاتالوگ رسمی TUPY (ASME B16.3) استخراج شدهاند. پیش از سفارش نهایی، تأیید نقشه کارخانه الزامی است.
نقد و بررسی
محصولات گالوانیزه برند TUPY با کیفیت بسیار بالای متریال، دقت بالا در دندهکاری و مقاومت عالی در برابر فشار و خوردگی، از برندهای چینی و داخلی کاملاً متمایز هستند. در مقایسه با نمونههای تولید داخل و حتی برخی برندهای اروپایی، محصولات TUPY برزیل طول عمر بیشتری داشته و نشتی بسیار کمتری دارند. این اتصالات با فشار کاری تا 20 بار نیز قابل استفاده هستند.
