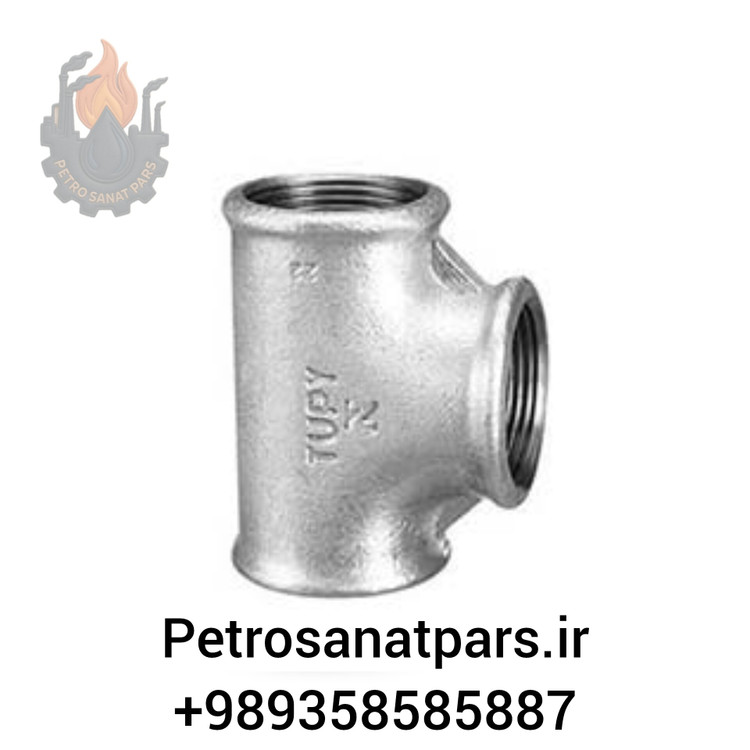

سه راهی تبدیلی گالوانیزه tupy

سه راهی تبدیلی گالوانیزه Tupy

TEE REDUCING Galvanized Malleable Iron (TUPY – Brazil
برند:Tupy
سایز
2×11/2
1/2×3/4
1×1/2
1×3/4
11/4×1/2
11/4×3/4
11/4×1
11/2×1/2
11/2×3/4
11/2×1
11/2×11/4
2×1/2
2×3/4
2×1
2×11/4
21/2×1
21/2×11/4
21/2×11/2
21/2×2
3×1
3×11/4
3×11/2
3×2
3×21/2
4×2
4×21/2
4×3
1,780,000
مشخصات

برند

Tupy

روکش بدنه

گالوانیزه گرم

جنس بدنه:

چدن داکتیل

کشور سازنده

برزیل

توضیحات

سه‌راهی تبدیلی گالوانیزه — TUPY برزیل

Reducing Tee Galvanized • Malleable Iron • Threaded NPT • Class 150 (≈PN16)

سه‌راهی تبدیلی گالوانیزه TUPY از چدن چکش‌خوار تولید و به‌صورت Hot-Dip Galvanized (پوشش روی) عرضه می‌شود. رزوه مطابق ANSI B1.20.1 (NPT) و ابعاد/کلاس فشار مطابق کاتالوگ رسمی TUPY (NPT Medium Pressure / Class 150) می‌باشد.

  • متریال: Malleable Iron (چدن چکش‌خوار) + Hot-Dip Galvanized
  • رزوه: NPT (ASME B1.20.1)
  • کلاس فشار: Class 150 (تقریباً PN16)
  • دامنه دما/فشار: مطابق جداول فشار کاتالوگ TUPY
  • منبع: TUPY Technical Catalogue (NPT Medium Pressure) — صفحات مربوط به Tee Reducing (کاتالوگ رسمی).
کلاس فشارClass 150 (≈PN16)
متریالچدن چکش‌خوار گالوانیزه
رزوهNPT / ASME B1.20.1
سایزهاتا 4″ (مخفف در جدول)
منبعCatalog: TUPY NPT Medium Pressure

جدول فنی — Tee Reducing (از کاتالوگ رسمی TUPY)

سایز (inch) سایز (mm) Z (mm) X (mm) وزن تقریباً (g) — Galv.
¾ × ¾ × ½ 20 × 20 × 15 30.5 31 132
1 × 1 × ½ 25 × 25 × 15 32 34.5 354
1 × 1 × ¾ 25 × 25 × 20 34.8 36.8 395
1¼ × 1¼ × 1 32 × 32 × 25 38 36.8 467
1¼ × 1¼ × ¾ 32 × 32 × 20 34.8 36.8 395
1½ × 1½ × 1¼ 40 × 40 × 32 41.2 42.1 527
1½ × 1½ × 1 40 × 40 × 25 40.1 42.4 581
1½ × 1¼ × 1 40 × 32 × 25 41.9 45.7 490
2 × 2 × 1½ 50 × 50 × 40 46.2 47.8 561
2 × 2 × 1¼ 50 × 50 × 32 40.6 50.2 540
2 × 1½ × 1 50 × 40 × 25 43.9 51.3 650
2½ × 2½ × 1½ 65 × 65 × 40 48.3 53.3 720
3 × 3 × 2 80 × 80 × 50 51.3 54.9 780
2 × 2 × 1 50 × 50 × 25 43.9 51.3 650
2 × 2 × 1½ (alt) 50 × 50 × 40 50.2 47.8 889
2 × 1¼ × 1 50 × 32 × 25 51.3 54.9 1140
3 × 2 × 1½ 80 × 50 × 40 51.3 54.9 993
4 × 2 × 2 100 × 50 × 50 51.3 54.9 1140
اعداد جدول بالا از کاتالوگ رسمی TUPY — بخش "1065R TEE REDUCING" استخراج شده‌اند. قبل از تولید یا سفارش قطعی، حتماً Shop Drawing کارخانه یا تأیید QC را درخواست کنید.
منبع: TUPY Technical Catalogue — "NPT Medium Pressure" (pages: Tee Reducing table). تصویر و جداول اصلی در کاتالوگ موجود است.
نقد و بررسی

محصولات گالوانیزه برند TUPY با کیفیت بسیار بالای متریال، دقت بالا در دنده‌کاری و مقاومت عالی در برابر فشار و خوردگی، از برندهای چینی و داخلی کاملاً متمایز هستند. در مقایسه با نمونه‌های تولید داخل و حتی برخی برندهای اروپایی، محصولات TUPY برزیل طول عمر بیشتری داشته و نشتی بسیار کمتری دارند. این اتصالات با فشار کاری تا 20 بار نیز قابل استفاده هستند.
