برند: Tupy
روکش بدنه: گالوانیزه گرم
جنس بدنه:: چدن داکتیل
کشور سازنده: برزیل

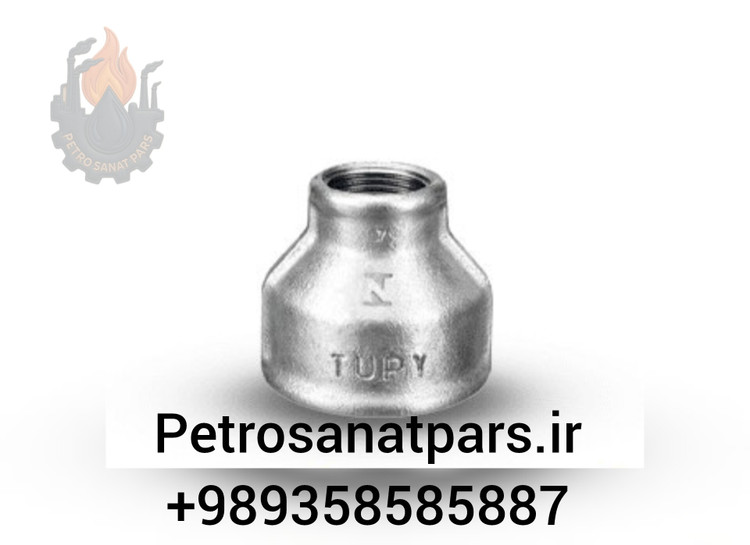

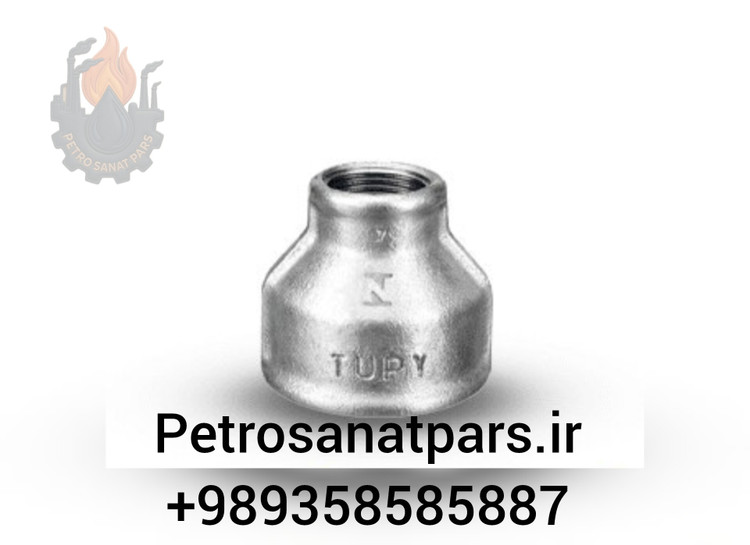

بوشن تبدیلی گالوانیزه Tupy
TUPY Galvanized Reducing Bushing
برند:Tupy
سایز
مشخصات
برند
Tupy
روکش بدنه
گالوانیزه گرم
جنس بدنه:
چدن داکتیل
کشور سازنده
برزیل
توضیحات
بوشن تبدیلی گالوانیزه — TUPY برزیل
Reducing Bushing Galvanized • Malleable Iron • Threaded NPT • Class 150
بوشن تبدیلی (Reducing Bushing) گالوانیزه TUPY از چدن چکشخوار (Malleable Iron) ساخته شده، با پوشش Hot-Dip Galvanized مطابق ASTM A153/ABNT NBR 6323 و رزوه نر/مادگی NPT طبق ASME B1.20.1 عرضه میشود. این بوشنها برای کاهش سایز رزوه در اتصالات رزوهای تا کلاس فشار 150 (تقریباً PN16) کاربرد دارند. 1
- متریال: Malleable Iron (ASTM A197) + Hot-Dip Galvanized.
- رزوه: NPT (ASME B1.20.1) — sealing threads مطابق مشخصات TUPY است. 2
- کلاس فشار: Class 150 (Medium Pressure) — مطابق سری NPT-Medium Pressure TUPY. 3
- دامنه کاربرد: آب، هوا، گاز، بخار و سیالات غیر خورنده.
کلاس فشارClass 150 (≈PN16)
متریالچدن چکشخوار گالوانیزه
رزوهNPT / ASME B1.20.1
پوششHot-Dip Galvanized
سایزهارایج: از ¼″ تا 4″ (دیدن جدول)
جدول فنی — بوشن تبدیلی گالوانیزه TUPY (ابعاد رایج تا 4″)
| سایز (in) (مادر × نر) | معادل (mm) | طول A (mm) | عرض Hex B (mm) | وزن تقریبی (g) — Galv. |
|---|---|---|---|---|
| ½ × ¼ | 21.3 × 13.3 | 18 | 22 | 40 |
| ¾ × ½ | 26.7 × 21.3 | 20 | 27 | 72 |
| 1 × ½ | 33.4 × 21.3 | 22 | 32 | 120 |
| 1 × ¾ | 33.4 × 26.7 | 24 | 32 | 150 |
| 1¼ × ¾ | 42.2 × 26.7 | 26 | 40 | 260 |
| 1¼ × 1 | 42.2 × 33.4 | 28 | 40 | 320 |
| 1½ × 1¼ | 48.3 × 42.2 | 31 | 46 | 470 |
| 1½ × 1 | 48.3 × 33.4 | 30 | 46 | 520 |
| 2 × 1½ | 60.3 × 48.3 | 36 | 58 | 850 |
| 2 × 1¼ | 60.3 × 42.2 | 34 | 58 | 780 |
| 2½ × 2 | 73.0 × 60.3 | 42 | 70 | 1250 |
| 3 × 2½ | 88.9 × 73.0 | 50 | 82 | 1900 |
| 4 × 3 | 114.3 × 88.9 | 62 | 100 | 3200 |
اعداد جدول بالا بر اساس جداول ابعادی رایج برای Reducing Bushings (TUPY / Malleable Iron, Galvanized) و نمونههای محصول برداشت شدهاند. برای دریافت جدول دقیقتر و شمارهقطعه (Part No.) مطابق کاتالوگ رسمی TUPY، به Electronic Catalog یا فایل PDF رجوع کنید. 4
توصیه: قبل از تولید یا سفارش نهایی، نقشهٔ فروشگاهی (Shop Drawing) یا تأیید QC کارخانه را درخواست و ابعادِ دقیق را تطبیق دهید. 5
نقد و بررسی
محصولات گالوانیزه برند TUPY با کیفیت بسیار بالای متریال، دقت بالا در دندهکاری و مقاومت عالی در برابر فشار و خوردگی، از برندهای چینی و داخلی کاملاً متمایز هستند. در مقایسه با نمونههای تولید داخل و حتی برخی برندهای اروپایی، محصولات TUPY برزیل طول عمر بیشتری داشته و نشتی بسیار کمتری دارند. این اتصالات با فشار کاری تا 20 بار نیز قابل استفاده هستند.
