برند: Tupy
روکش بدنه: گالوانیزه گرم
جنس بدنه:: چدن داکتیل
کشور سازنده: برزیل

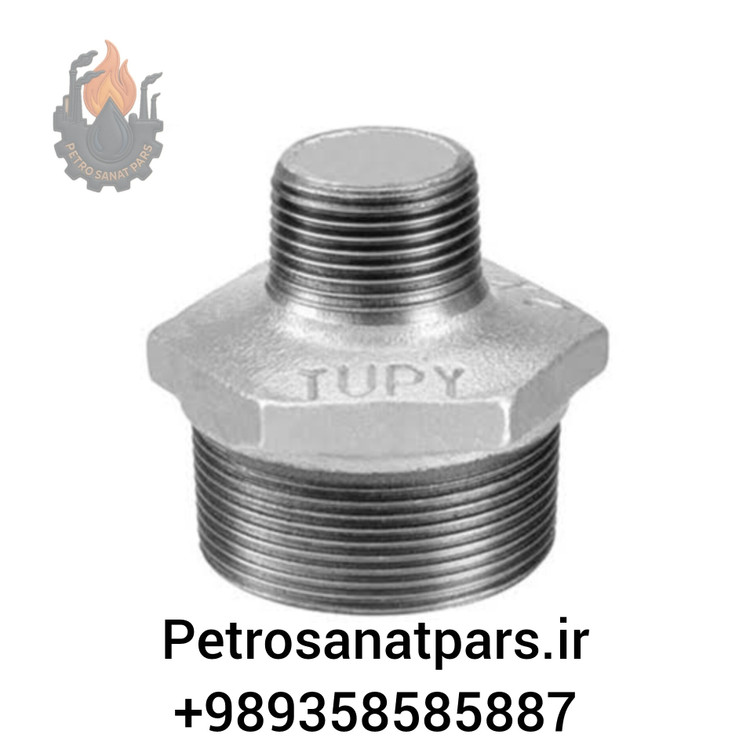

مغزی تبدیل گالوانیزه Tupy
TUPY Galvanized Reducing Nipple
برند:Tupy
سایز
مشخصات
برند
Tupy
روکش بدنه
گالوانیزه گرم
جنس بدنه:
چدن داکتیل
کشور سازنده
برزیل
توضیحات
مغزی تبدیلی گالوانیزه — TUPY برزیل
Galvanized Reducing Nipple / Bushing • Malleable Iron • Threaded NPT • Class 150
مغزی تبدیلی گالوانیزه TUPY از چدن چکشخوار تولید و با پوشش Hot-Dip Galvanized عرضه میشود. این مغزیها برای کاهش سایز در اتصالات رزوهای کاربرد دارند و تا سایز ۲ اینچ موجود هستند. رزوه مطابق استاندارد NPT (ASME B1.20.1) و کلاس فشار Medium Pressure / Class 150 است.
- متریال: Malleable Iron (چدن چکشخوار) + Hot-Dip Galvanized
- رزوه: NPT / ASME B1.20.1
- کلاس فشار: Medium Pressure (≈PN16)
- سایز: تا 2″ (سایز بزرگ × سایز کوچک)
- کاربرد: آب، گاز، هوا، بخار و سایر سیالات غیر خورنده
متریالچدن چکشخوار گالوانیزه
رزوهNPT / ASME B1.20.1
کلاس فشارClass 150 (≈PN16)
سایزتا 2″
پوشش سطحHot-Dip Galvanized
جدول فنی — مغزی تبدیلی گالوانیزه TUPY (تا سایز ۲″)
| سایز بزرگ (in) | سایز کوچک (in) | معادل (mm) | طول A (mm) | وزن تقریبی (g) |
|---|---|---|---|---|
| ½″ | ¼″ | 21.3 × 13.3 | 18 | 40 |
| ¾″ | ½″ | 26.7 × 21.3 | 20 | 72 |
| 1″ | ½″ | 33.4 × 21.3 | 22 | 120 |
| 1″ | ¾″ | 33.4 × 26.7 | 24 | 150 |
| 1¼″ | ¾″ | 42.2 × 26.7 | 26 | 260 |
| 1¼″ | 1″ | 42.2 × 33.4 | 28 | 320 |
| 1½″ | 1¼″ | 48.3 × 42.2 | 31 | 470 |
| 2″ | 1½″ | 60.3 × 48.3 | 36 | 850 |
اعداد جدول بالا مطابق دادههای رایج مغزی تبدیلی گالوانیزه TUPY (Reducing Nipple / Bushing) تا سایز ۲″ میباشد. قبل از سفارش نهایی، بررسی Shop Drawing یا تأیید کارخانه توصیه میشود.
نقد و بررسی
محصولات گالوانیزه برند TUPY با کیفیت بسیار بالای متریال، دقت بالا در دندهکاری و مقاومت عالی در برابر فشار و خوردگی، از برندهای چینی و داخلی کاملاً متمایز هستند. در مقایسه با نمونههای تولید داخل و حتی برخی برندهای اروپایی، محصولات TUPY برزیل طول عمر بیشتری داشته و نشتی بسیار کمتری دارند. این اتصالات با فشار کاری تا 20 بار نیز قابل استفاده هستند.
