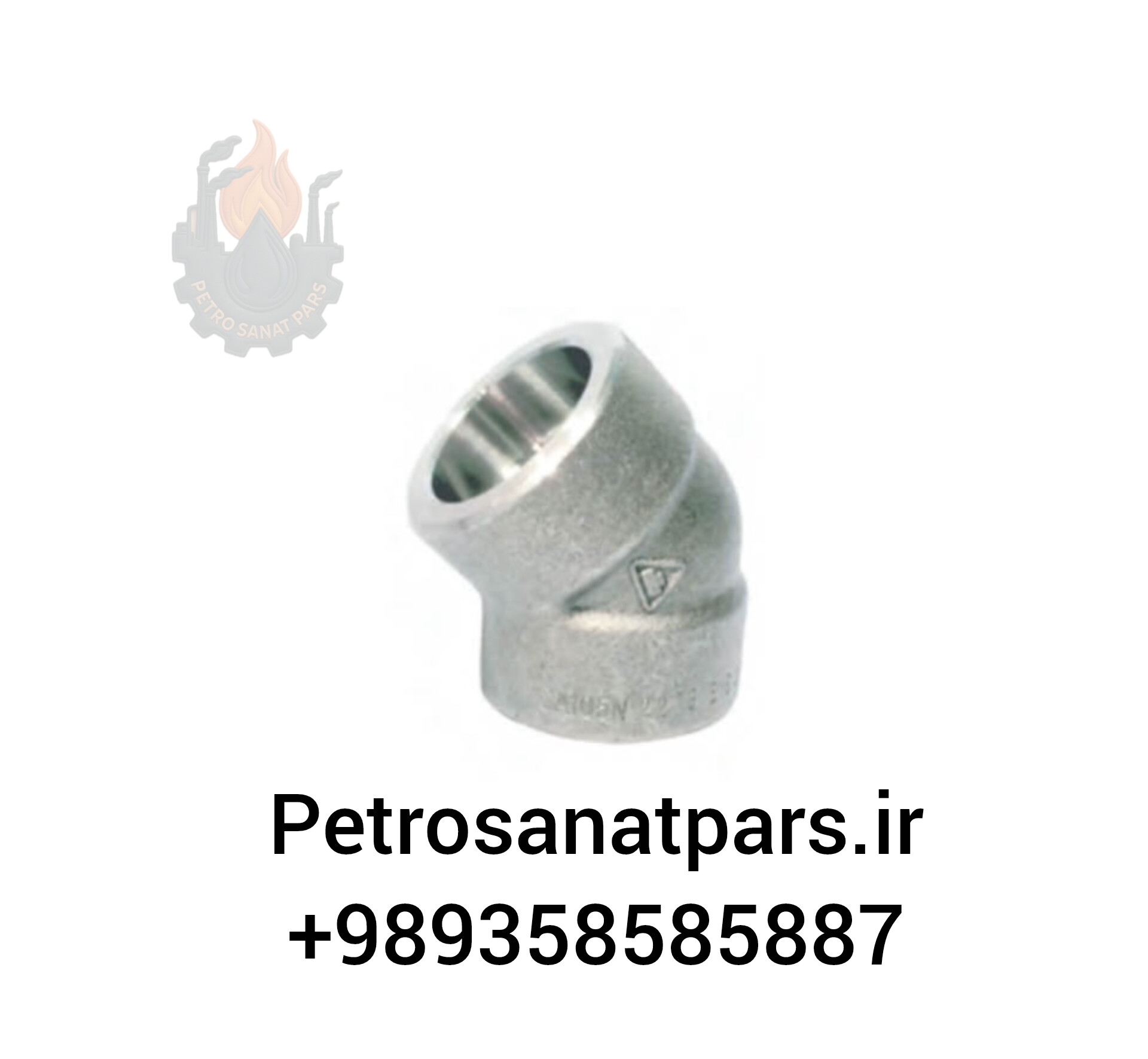

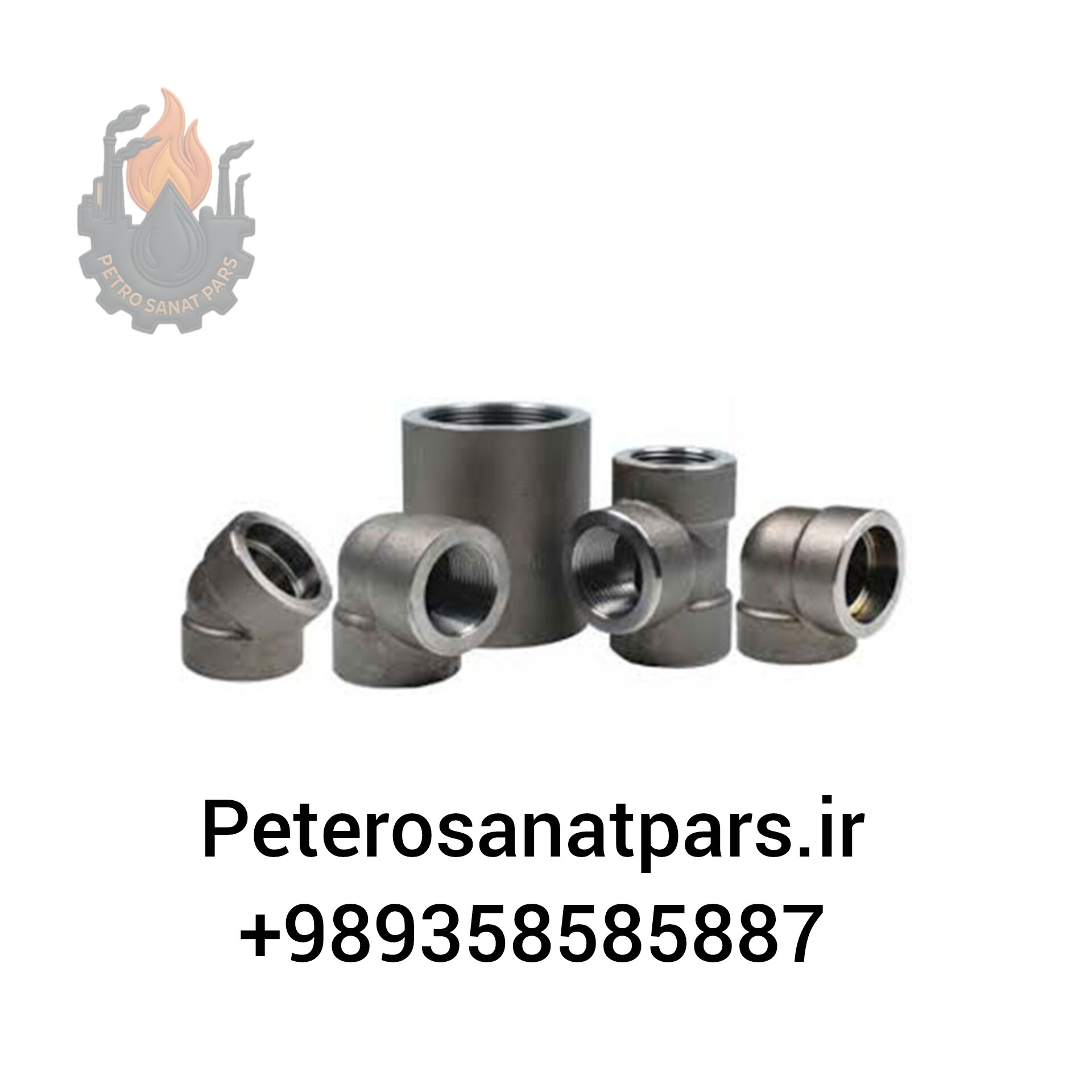

زانو ۴۵° فورجد A105 — برند T (Taiwan)

Name: زانو ۴۵ درجه فولادی A105 برند T
Brand: T

45° Elbow • ASTM A105 • Socket Weld & Threaded (NPT) • Classes 2000 / 3000 / 6000 / 9000 • up to 4"

خلاصه: این صفحه شامل جداول مهندسی زانو ۴۵ درجه ساخته شده از فولاد فورج ASTM A105 توسط برند T (Taiwan) است. هردو نوع اتصال Socket Weld (SW) و Threaded (NPT) پوشش داده شده‌اند و برای هر نوع، جداول کلاس‌های فشار 2000، 3000، 6000 و 9000 psi تا سایز 4″ درج شده‌اند.

یادآوری مهندسی: استفاده از دنده (Threaded / NPT) در کلاس‌های بسیار بالا (6000/9000 psi) به‌طور معمول توصیه نمی‌شود — در صورت نیاز، استفاده محدود به سایز‌های کوچک و بررسی دقیق Shop Drawing و کلوز-اوت مواد الزامی است.

استانداردASME B16.11 / MSS SP-79

متریالASTM A105 Forged Carbon Steel

زاویه45° (SR — Short Radius)

نوع اتصالSocket Weld & Threaded (NPT)

کلاس‌ها2000 • 3000 • 6000 • 9000 psi

سایز¼″ – 4″ (NPS)

Socket Weld (ساکت)

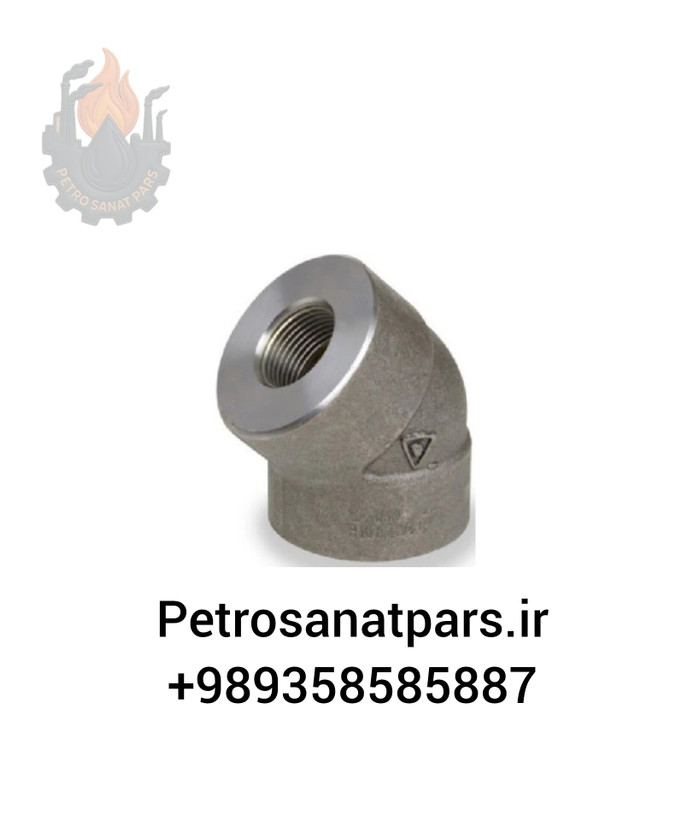

Threaded / NPT (دنده‌ای)

Socket Weld — جداول کلاس‌ها

Class 2000

Class 3000

Class 6000

Class 9000

Class 2000 psi — Socket Weld (تا 4″)

سایز (NPS)	فشار کاری (psi)	OD لوله (mm)	A (C-to-E) mm	C بدنه mm	B ساکت mm	وزن تقریبی (g)
¼″	2000	13.7	16	2.8	2.0	30
½″	2000	21.3	25	3.5	3.5	130
¾″	2000	26.7	30	4.0	3.8	185
1″	2000	33.4	36	4.5	4.0	260
1½″	2000	48.3	48	5.5	4.7	520
2″	2000	60.3	58	6.8	5.2	820
3″	2000	88.9	82	8.5	6.4	1950
4″	2000	114.3	98	10.0	7.0	3300

Threaded (NPT) — جداول کلاس‌ها

Class 2000

Class 3000

Class 6000

Class 9000

Class 2000 psi — Threaded (تا 2″ پیشنهاد می‌شود)

سایز (NPS)	فشار (psi)	OD لوله (mm)	A (mm)	قطر داخلی approx (mm)	وزن تقریبی (g)
¼″	2000	13.7	18	9	40
½″	2000	21.3	26	16	110
¾″	2000	26.7	30	20	170
1″	2000	33.4	36	25	250
1½″	2000	48.3	46	38	520
2″	2000	60.3	56	51	900

توصیه: برای دنده تا 2″ مناسب است؛ بالاتر از 2″ معمولا Threaded توصیه نمی‌شود.

تأیید و منابع: جداول و ابعاد به‌صورت مهندسی و مرجع از ASME B16.11 و تجربیات کارگاهی تهیه شده‌اند؛ برای ساخت نهایی لطفاً Shop Drawing کارخانه، MTR و تست‌های NDT/Pressure را الزام کنید.
