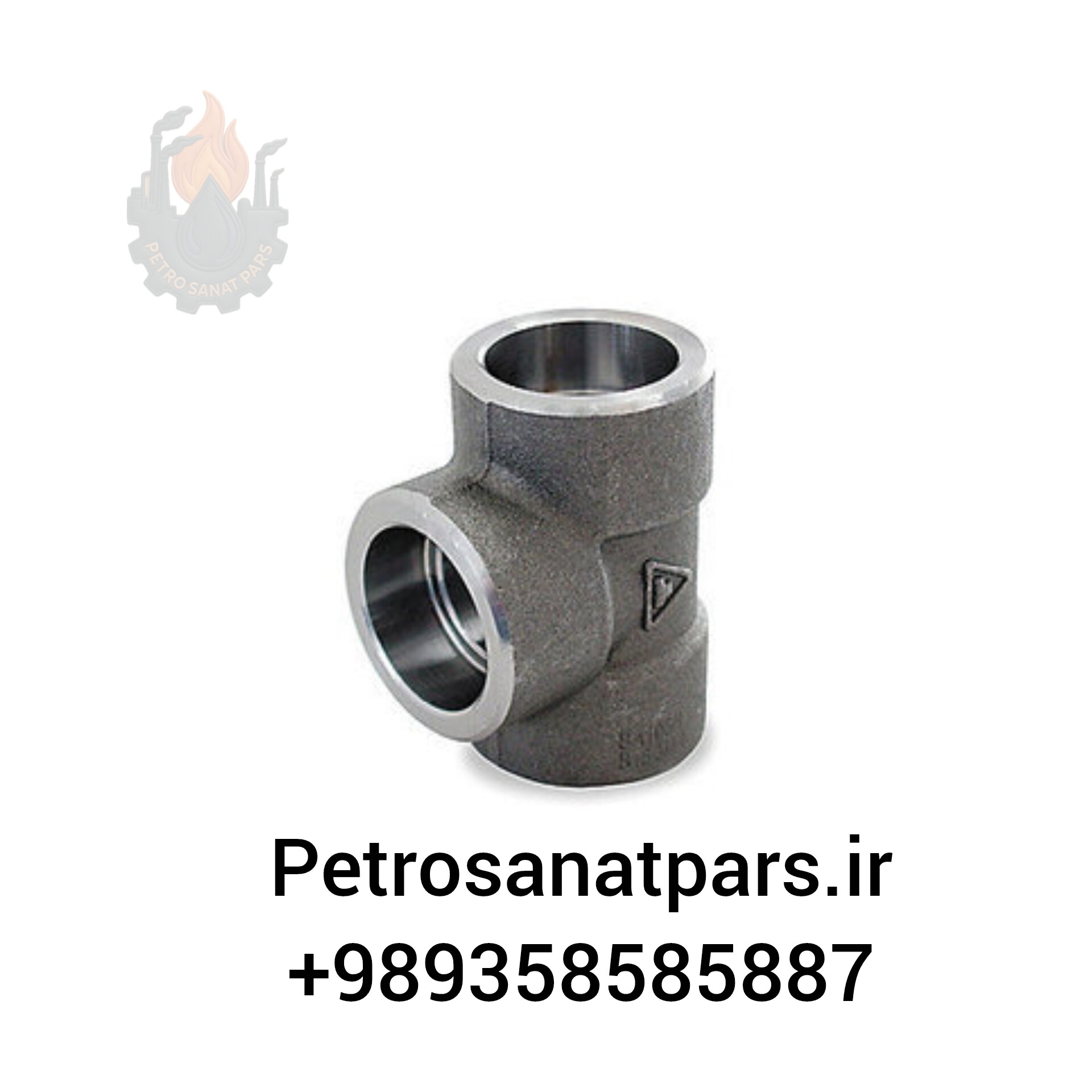

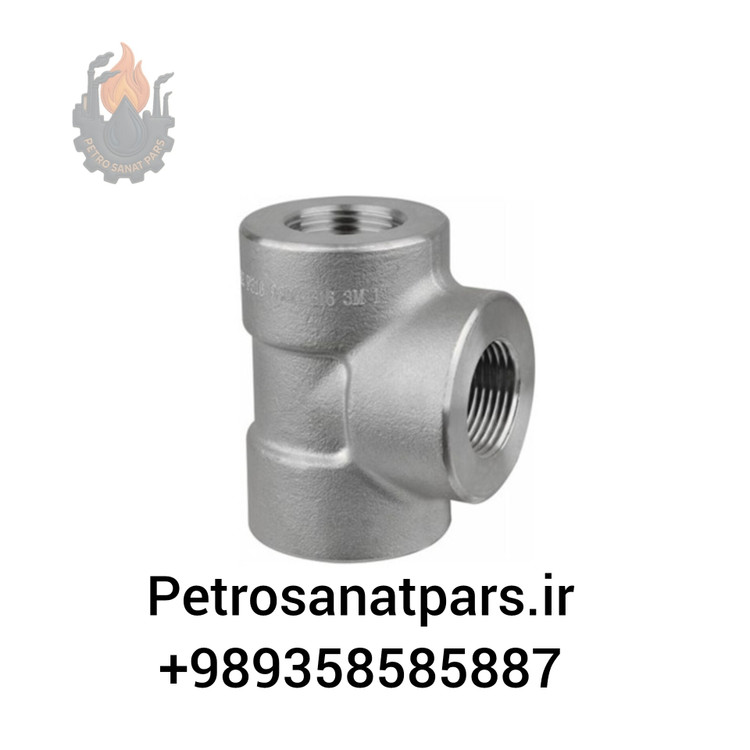

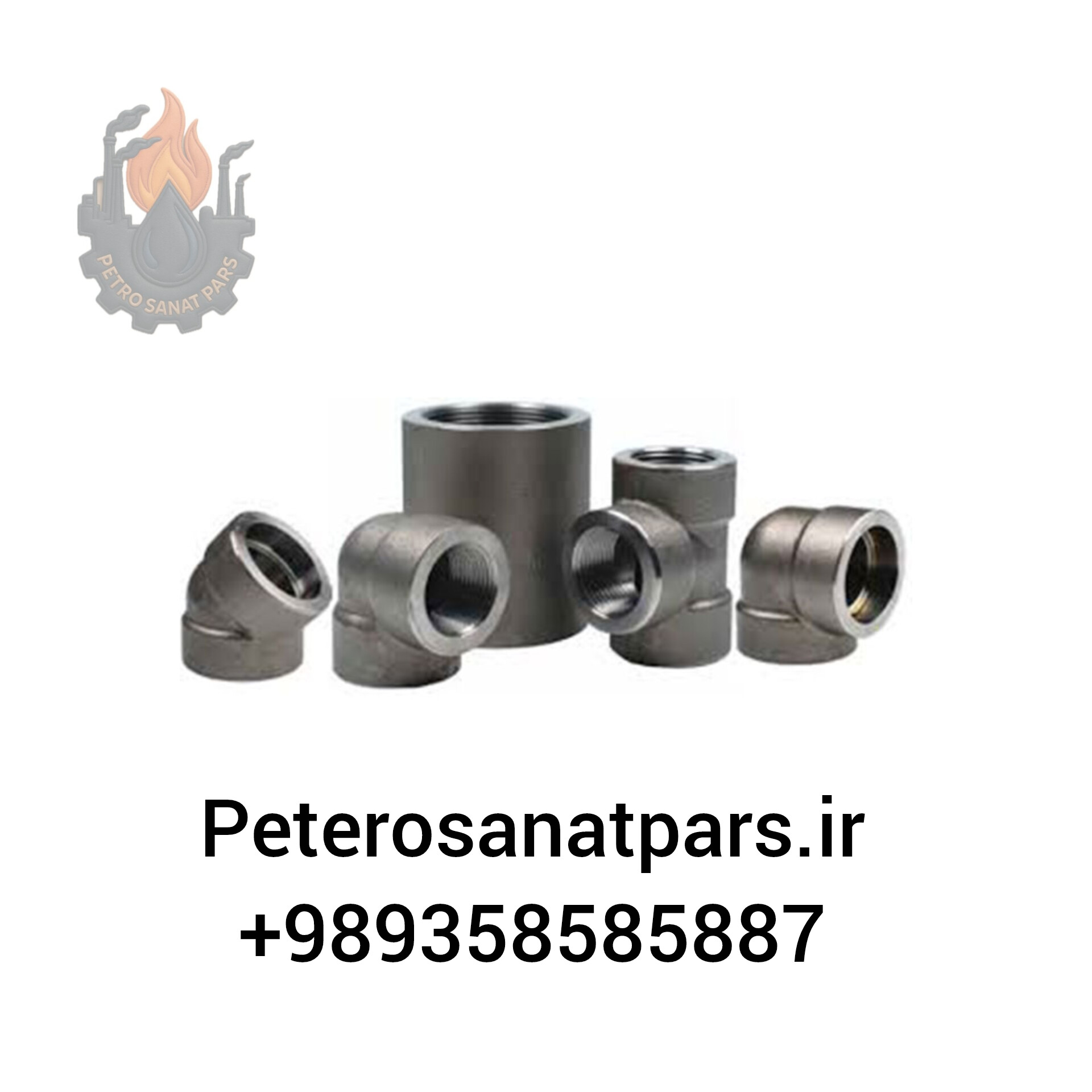

سه راهی فشار قوی فولادی A105 برند T
Tee – Socket Weld & Threaded | T Taiwan
برند:T
اتصال
سایز
فشار کاری
مشخصات
متریال
A105
نوع اتصال
SW/ THR
اطلاعات دقیق تر
توضیحات محصول
توضیحات
سهراهی ۹۰° فولادی A105 — برند T (Taiwan)
90° Tee Elbow • ASTM A105 Carbon Steel • Socket Weld & Threaded • Classes: 2000 / 3000 / 6000 / 9000 psi • ASME B16.11
شرح محصول: این صفحه شامل جداول مهندسی سهراهی ۹۰ درجه ساخته شده از فولاد کربنی ASTM A105 توسط برند T (Taiwan) است. جداول شامل **اتصال ساکت (SW)** و **رزوهای (Threaded / NPT)** برای کلاسهای فشار 2000، 3000، 6000 و 9000 psi و تا سایز 4 اینچ میباشند. ابعاد شامل: قطر خارجی لولهها (OD)، طول مرکز تا انتها (A)، ضخامت بدنه (C)، ضخامت ساکت (B)، عمق رزوه (Thread Depth) و وزن تقریبی میباشد.
هشدار مهندسی: مقادیر جدول بر اساس ASME B16.11 و تجارب مهندسی استخراج شدهاند. برای خرید یا ساخت نهایی حتماً Shop Drawing و مشخصات مواد را تطبیق دهید.
استانداردASME B16.11 / MSS SP-79
متریالASTM A105 Carbon Steel (Forged)
نوع اتصالSocket Weld (SW) & Threaded (NPT)
زاویه90°
کشور سازندهTaiwan
سایز½" – 4" (NPS)
Class 2000
Class 3000
Class 6000
Class 9000
جدول فنی — Class 2000 psi (ASME B16.11) — تا 4"
| سایز اسمی (NPS) | OD لوله (mm) | طول مرکز تا انتها A (mm) | ضخامت بدنه C (mm) | ضخامت ساکت B (mm) | عمق رزوه Thread Depth (mm) | وزن تقریبی (g) |
|---|---|---|---|---|---|---|
| ½" | 21.3 | 26 | 6.5 | 3.5 | 4 | 180 |
| ¾" | 26.7 | 30 | 7.0 | 3.8 | 4.5 | 250 |
| 1" | 33.4 | 36 | 7.6 | 4.0 | 5 | 350 |
| 1¼" | 42.2 | 42 | 8.4 | 4.4 | 5.5 | 500 |
| 1½" | 48.3 | 48 | 9.0 | 4.7 | 6 | 650 |
| 2" | 60.3 | 58 | 10.5 | 5.2 | 6.5 | 1000 |
| 2½" | 73.0 | 72 | 12.0 | 6.0 | 7 | 1600 |
| 3" | 88.9 | 82 | 13.5 | 6.4 | 8 | 2200 |
| 4" | 114.3 | 98 | 15.0 | 7.0 | 9 | 3600 |
Class 2000 برای پروژههایی با فشار متوسط-بالا کاربرد دارد؛ مقادیر تقریبی و بر اساس جداول مرجع استخراج شدهاند.
منابع و تایید: جداول براساس استاندارد ASME B16.11 و جداول مرجع مهندسی استخراج شدهاند؛ برای ساخت و تأیید نهایی Shop Drawing تولیدکننده و مشخصات مواد (Material Test Report) را بررسی کنید.
