شیر پروانهای لاگ ۵ اینچ کلاس ANSI 150 بدنه چدن داکتیل دیسک آلومینیوم برنز لاینر EPDM قابل نصب همراه با اکچویتور
برند: C&C
Lug Butterfly Valve — ANSI 150 Series
شیر پروانهای لاگ ۵ اینچ ANSI 150 بدنه چدن داکتیل دیسک آلومینیوم برنز لاینر EPDM

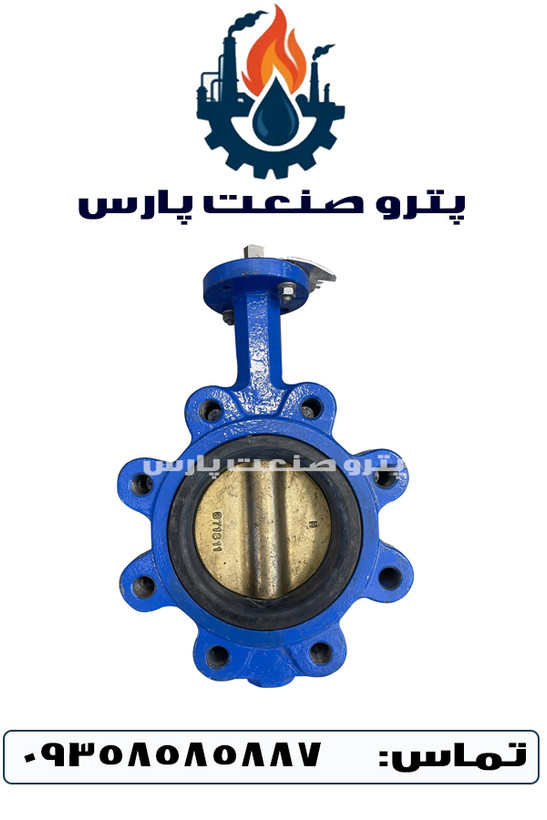

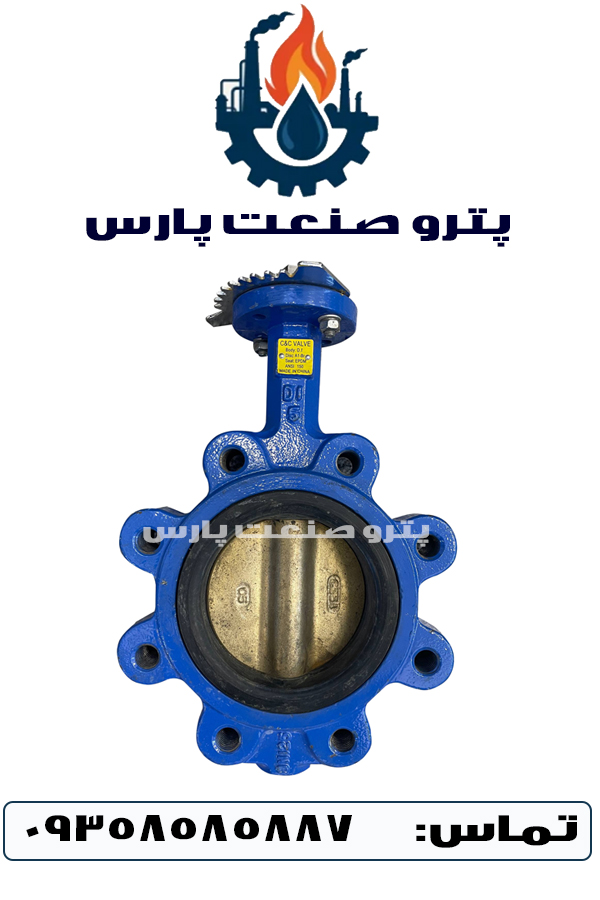

5" Lug Type Butterfly Valve ANSI Class 150 — Ductile Iron Body, Aluminum Bronze Disc, EPDM Liner
شیر پروانهای لاگ ۵ اینچ کلاس ANSI 150 با بدنه چدن داکتیل، دیسک آلومینیوم برنز و لاینر EPDM. گزینهای مطمئن برای خطوط آب، تأسیسات صنعتی و موتورخانهها.
5" / DN125 ANSI 150 Aluminum Bronze EPDM Liner Lug Type
01
خلاصه مشخصات فنی
این شیر پروانهای از نوع لاگ (Lug Type) با اتصال فلنجی، برای نصب در خطوط لوله با استاندارد ANSI Class 150 طراحی شده است. طراحی لاگ این امکان را فراهم میکند که شیر بدون نیاز به تخلیه کامل خط، برای تعمیرات یا تعویض جدا شود. این محصول با داشتن دیسک آلومینیوم برنز، مقاومت بسیار بالایی در برابر خوردگی و سایش در محیطهای آبی و دریایی دارد.
02
ویژگیها و کاربردها
مقاومت در برابر خوردگی: استفاده از دیسک آلومینیوم برنز در این مدل، آن را به گزینهای ایدهآل برای خطوط آب شور، آب دریا و سیستمهای صنعتی با ریسک خوردگی بالا تبدیل کرده است. لاینر EPDM نیز با کیفیت بالا، آببندی کامل در برابر فشارهای تا کلاس ANSI 150 را تضمین میکند.
کاربردهای اصلی: این شیر به طور گسترده در سیستمهای موتورخانه و HVAC، خطوط انتقال آب شهری و صنعتی، تأسیسات کارخانجات و همچنین سیستمهای فاضلاب استفاده میشود. طراحی لاگ امکان جداسازی یکطرفه خط را برای تعمیرات آسان فراهم میسازد.
موارد عدم استفاده: به دلیل جنس لاینر (EPDM)، این محصول برای سیالات نفتی، هیدروکربنی و بخار با دمای بالا مناسب نیست. همچنین نباید تحت فشارهای بالاتر از ANSI 150 مورد استفاده قرار گیرد.
03
مشخصات فنی کامل

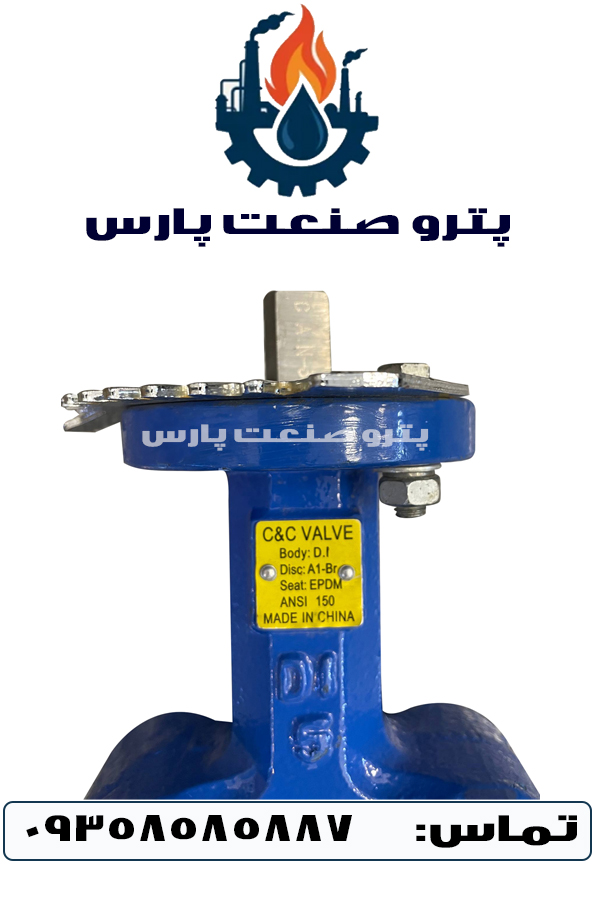

| پارامتر | مشخصات |
|---|---|
| نوع محصول | شیر پروانهای لاگ (Lug Type Butterfly Valve) |
| سایز | 5 اینچ (DN125) |
| کلاس فشار | ANSI Class 150 |
| جنس بدنه | چدن داکتیل (Ductile Iron) |
| جنس دیسک | آلومینیوم برنز (Aluminum Bronze) |
| جنس لاینر / سیت | EPDM |
| نوع اتصال | فلنجی لاگ بین دو فلنج ANSI 150 |
| قابلیت نصب اکچویتور | قابل تجهیز به گیربکس، برقی یا پنوماتیک |
| کشور سازنده | چین |
04
نقد و بررسی تخصصی محصول
ارزیابی عملکرد و دوام در سیستمهای آب و صنعتی
طراحی و ساختار: شیر پروانهای لاگ ۵ اینچ با بدنه چدن داکتیل و دیسک آلومینیوم برنز، ترکیبی از استحکام مکانیکی و مقاومت شیمیایی است. چدن داکتیل (Ductile Iron) در مقایسه با چدن خاکستری، مقاومت بسیار بالاتری در برابر ضربه و فشارهای ناگهانی خط لوله دارد و همین موضوع طول عمر بدنه را افزایش میدهد.
نقطه قوت کلیدی (دیسک آلومینیوم برنز): بارزترین ویژگی این محصول، استفاده از آلیاژ آلومینیوم برنز برای دیسک است. این آلیاژ یکی از بهترین مواد برای محیطهای آبی، بهویژه آب دریا و آبهای شور است. برخلاف فولادهای کربنی که به سرعت دچار خوردگی میشوند، آلومینیوم برنز در تماس با آب، یک لایه اکسیدی محافظ ایجاد میکند که از تخریب تدریجی قطعه جلوگیری میکند.
لاینر EPDM و آببندی: استفاده از لاینر EPDM آببندی عالی و نشتی صفر را در سیستمهای آبرسانی تضمین میکند. این لاینر در برابر ازن و پیری مقاوم است و برای دماهای معمولی تا ۱۲۰ درجه سانتیگراد گزینهای قابل قبول به شمار میرود.
نکات قابل توجه و محدودیتها:
- عدم کاربرد در صنایع نفت و گاز: بزرگترین محدودیت این محصول، لاینر EPDM است. این لاینر در برابر مواد نفتی، حلالهای آلی و اسیدهای قوی تخریب میشود. اگر سیال شما دارای ترکیبات هیدروکربنی است، حتماً باید به سراغ مدلهای با لاینر Viton (FKM) یا PTFE بروید.
- کلاس فشار: این شیر برای فشارهای تا کلاس ANSI 150 طراحی شده است. استفاده از آن در فشارهای بالاتر (مثلاً ANSI 300) به هیچ وجه توصیه نمیشود و ممکن است به لاینر و دیسک آسیب بزند.
- قابلیت شخصیسازی: از آنجا که این شیر امکان نصب اکچویتور (گیربکس، پنوماتیک یا برقی) را دارد، میتوان آن را به راحتی در سیستمهای اتوماسیون صنعتی به کار گرفت.
جمعبندی: این محصول برای مهندسانی که به دنبال یک شیر پروانهای با مقاومت بالا در برابر خوردگی آب هستند، یک انتخاب عالی است. دیسک آلومینیوم برنز آن را به گزینهای ایدهآل برای تأسیسات دریایی، موتورخانهها و تصفیهخانههای آب تبدیل کرده است. با این حال، برای سیالات غیرآبی، حتماً از سازنده درخواست تغییر لاینر کنید.
