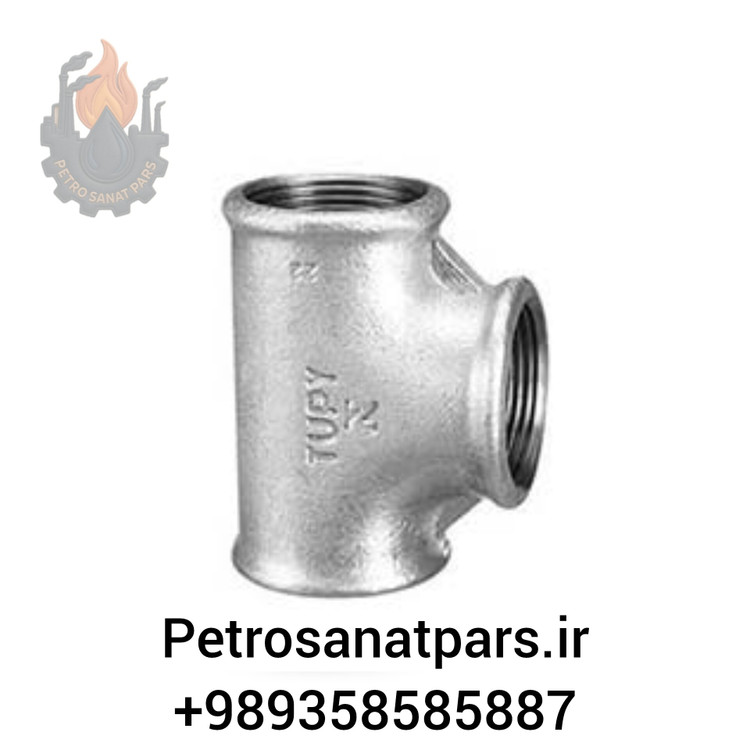

سه‌راهی گالوانیزه — TUPY برزیل

Tee Galvanized • Malleable Iron • Threaded NPT • Class 150 (≈PN16)

سه‌راهی گالوانیزه TUPY از چدن چکش‌خوار تولید و به‌صورت Hot-Dip Galvanized (پوشش روی) عرضه می‌شود. رزوه مطابق ANSI B1.20.1 (NPT) و ابعاد/کلاس فشار مطابق کاتالوگ رسمی TUPY (NPT Medium Pressure / Class 150) می‌باشد.

متریال: Malleable Iron (چدن چکش‌خوار) + Hot-Dip Galvanized
رزوه: NPT (ASME B1.20.1)
کلاس فشار: Class 150 (تقریباً PN16)
دامنه دما/فشار: مطابق جداول فشار کاتالوگ TUPY
منبع: TUPY Technical Catalogue (NPT Medium Pressure) — صفحات مربوط به Tee Reducing (کاتالوگ رسمی).

کلاس فشارClass 150 (≈PN16)

متریالچدن چکش‌خوار گالوانیزه

رزوهNPT / ASME B1.20.1

سایزهاتا 4″ (مخفف در جدول)

منبعCatalog: TUPY NPT Medium Pressure

جدول فنی — Tee Reducing (از کاتالوگ رسمی TUPY)

سایز (inch)	سایز (mm)	Z (mm)	X (mm)	وزن تقریباً (g) — Galv.
¾ × ¾ × ½	20 × 20 × 15	30.5	31	132
1 × 1 × ½	25 × 25 × 15	32	34.5	354
1 × 1 × ¾	25 × 25 × 20	34.8	36.8	395
1¼ × 1¼ × 1	32 × 32 × 25	38	36.8	467
1¼ × 1¼ × ¾	32 × 32 × 20	34.8	36.8	395
1½ × 1½ × 1¼	40 × 40 × 32	41.2	42.1	527
1½ × 1½ × 1	40 × 40 × 25	40.1	42.4	581
1½ × 1¼ × 1	40 × 32 × 25	41.9	45.7	490
2 × 2 × 1½	50 × 50 × 40	46.2	47.8	561
2 × 2 × 1¼	50 × 50 × 32	40.6	50.2	540
2 × 1½ × 1	50 × 40 × 25	43.9	51.3	650
2½ × 2½ × 1½	65 × 65 × 40	48.3	53.3	720
3 × 3 × 2	80 × 80 × 50	51.3	54.9	780
2 × 2 × 1	50 × 50 × 25	43.9	51.3	650
2 × 2 × 1½ (alt)	50 × 50 × 40	50.2	47.8	889
2 × 1¼ × 1	50 × 32 × 25	51.3	54.9	1140
3 × 2 × 1½	80 × 50 × 40	51.3	54.9	993
4 × 2 × 2	100 × 50 × 50	51.3	54.9	1140

اعداد جدول بالا از کاتالوگ رسمی TUPY — بخش "1065R TEE REDUCING" استخراج شده‌اند. قبل از تولید یا سفارش قطعی، حتماً Shop Drawing کارخانه یا تأیید QC را درخواست کنید.

منبع: TUPY Technical Catalogue — "NPT Medium Pressure" (pages: Tee Reducing table). تصویر و جداول اصلی در کاتالوگ موجود است.

نقد و بررسی

محصولات گالوانیزه برند TUPY با کیفیت بسیار بالای متریال، دقت بالا در دنده‌کاری و مقاومت عالی در برابر فشار و خوردگی، از برندهای چینی و داخلی کاملاً متمایز هستند. در مقایسه با نمونه‌های تولید داخل و حتی برخی برندهای اروپایی، محصولات TUPY برزیل طول عمر بیشتری داشته و نشتی بسیار کمتری دارند. این اتصالات با فشار کاری تا 20 بار نیز قابل استفاده هستند.
