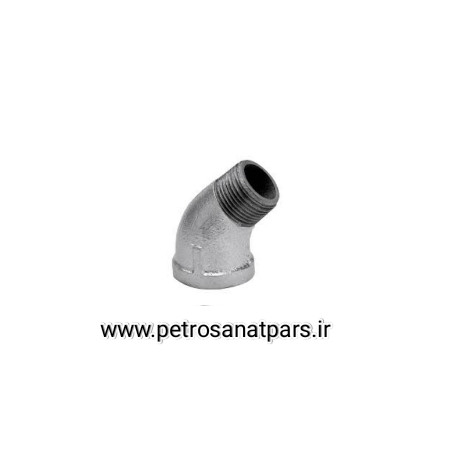

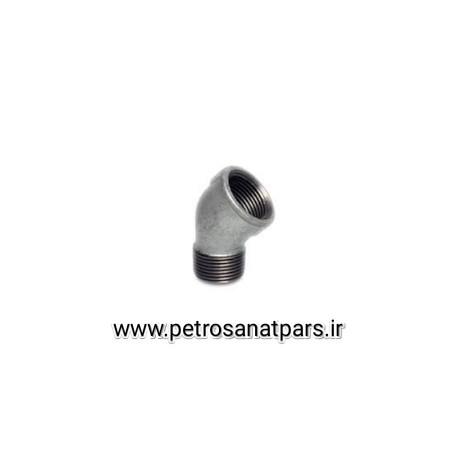

زانو 45° چپوقی (Street) دندهای — گالوانیزه
معرفی فنی: زانو 45 درجه چپوقی (Street) رزوهای، یک سر دارای رزوه مردانه (MPT — Male Pipe Thread) و سر دیگر دارای رزوه ماده (FPT — Female Pipe Thread) است. این نوع اتصال برای نصب سریع و فشردهسازی مسیر در فضایی که نیاز به انجام اتصال با خروجی مستقیم از اتصالات قبلی وجود دارد، کاربرد دارد. در نسخهٔ گالوانیزه، پوشش گرم برای مقاومت در برابر خوردگی ارائه میشود.
کاربردها: شبکه آب، سیستمهای تاسیساتی داخلی، خطوط هوای فشرده، تاسیسات صنعتی سبک و پروژههای عمومی ساختمانی. پیش از استفاده در سرویسهای آتشنشانی یا فشار بالا، به گواهیهای مربوطه توجه شود.
مشخصات کلیدی:
- Material: Malleable cast iron (آهن مالیبل) — مطابق استانداردهای مرجع تولیدکننده.
- Surface: Hot-dip galvanised (پوشش گرم).
- Thread types: One end MPT (male) — other end FPT (female). BSP (ISO 7-1) یا NPT (ANSI) نسخههای مرسوم.
- Pressure class: معمولاً Class 150 (بسته به رزوه و تایید کاتالوگ).
- Temperature: تا ~120°C بسته به شرایط سرویس و پوشش.
نوع45° Street (MPT × FPT)
جنسMalleable cast iron
پوششHot-dip galvanised
استانداردISO 49 / ASME B16.14 / ABNT
کلاس فشار150 lb (typ.)
جدول — زانو 45° چپوقی (MPT × FPT) — سایز ¼" تا 6"
| سایز (inch) | DN (mm) | A — Center-to-End / Length (mm) | وزن گالوانیزه (kg) | رزوه (M × F) | کلاس / یادداشت |
|---|---|---|---|---|---|
| 1/4" | 8 | 20.6 | 0.085 | 1/4" M × 1/4" F | Street — catalog reference |
| 3/8" | 10 | 22.4 | 0.130 | 3/8" M × 3/8" F | — |
| 1/2" | 15 | 25.4 | 0.210 | 1/2" M × 1/2" F | — |
| 3/4" | 20 | 28.7 | 0.310 | 3/4" M × 3/4" F | — |
| 1" | 25 | 33.3 | 0.470 | 1" M × 1" F | — |
| 1-1/4" | 32 | 38.1 | 0.720 | 1¼" M × 1¼" F | — |
| 1-1/2" | 40 | 42.9 | 0.990 | 1½" M × 1½" F | — |
| 2" | 50 | 50.8 | 1.520 | 2" M × 2" F | — |
| 2-1/2" | 65 | 57.2 | 2.380 | 2½" M × 2½" F | — |
| 3" | 80 | 63.5 | 3.720 | 3" M × 3" F | — |
| 4" | 100 | 72.0 | 6.100 | 4" M × 4" F | — |
| 6" | 150 | 90.0 | 13.200 | 6" M × 6" F | — |
این مقادیر (A و وزن) بر اساس جداول استاندارد زانو رزوهای و نمونههای کاتالوگی برداشته شدهاند و برای **مرجع مهندسی** آمدهاند. برای سفارش نهایی و تایید طول رزوهها، ابعاد دقیق و Part-No لطفاً به کاتالوگ رسمی TUPY (یا سازندهٔ مدنظر) و Shop Drawing مراجعه کنید.
نکات نصب و توصیهها
- برای ایجاد اتصال آببندی شده از نوار PTFE یا compound رزوه استفاده کنید. از compoundهای حاوی حلال قوی روی پوشش گالوانیزه پرهیز کنید.
- برای کاربردهای حساس به استاندارد (مانند سیستمهای آتشنشانی)، پیش از نصب از وجود گواهیهای لازم اطمینان حاصل کنید.
- پوشش گالوانیزه در عملیات میدانی آسیبپذیر است — محلهای آسیبدیده را با رنگ ترمیم یا روش توصیهشده سازنده پوشش دهید.
