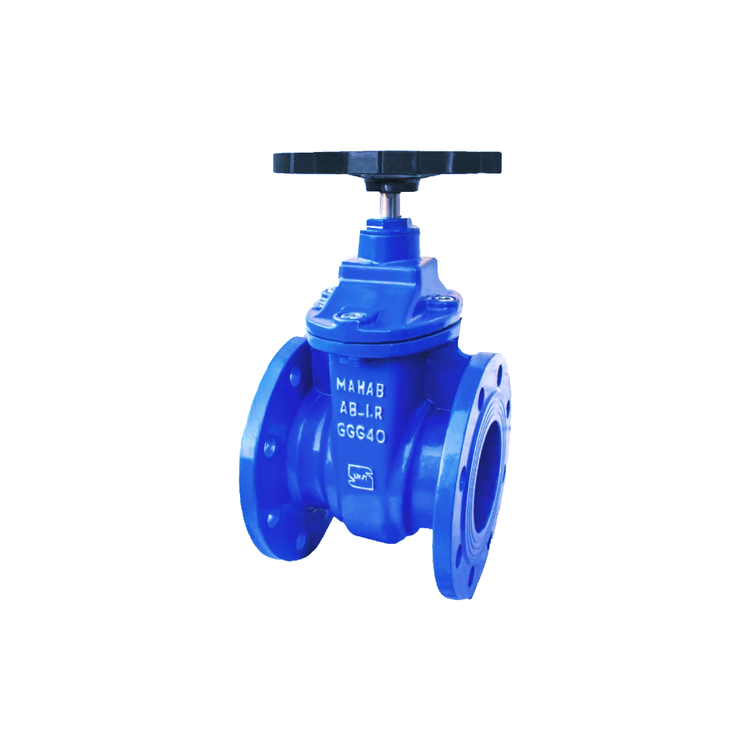

شیر کشویی زبانه فلزی مهاب چدن داکتیل PN10/16
فشار
PN10/16
جنس بدنه
چدن داکتیل
ضمانت
5ساله
پشتیبانی و خدمات پس از فروش
10سال
شیر کشویی زبانه فلزی MAHAB چدن داکتیل GGG40 فشار 10 و 16 بار سایز 50 تا 350 میلیمتر
شیر کشویی زبانه فلزی MAHAB با بدنه چدن داکتیل GGG40 و آببندی فلزی از جنس آلیاژ برنج، گزینهای مناسب برای قطع و وصل جریان سیالات غیر اسیدی و فاقد ذرات معلق تا دمای 120 درجه سانتیگراد میباشد. این محصول در سایزهای 50 تا 350 میلیمتر و فشار کاری 10 و 16 بار تولید شده و مطابق استانداردهای DIN طراحی و تست میشود.
مشخصات فنی
- برند: MAHAB
- نوع شیر: کشویی زبانه فلزی (Metal Seated Gate Valve)
- جنس بدنه: چدن داکتیل GGG40
- جنس زبانه: آلیاژ برنج
- جنس محور: استنلس استیل
- فشار کاری: 10 و 16 بار
- سایز: 50 تا 350 میلیمتر
- رنگ پوشش: اپوکسی پودری به روش الکترواستاتیک
- دمای کاری: تا 120 درجه سانتیگراد
- کاربرد: قطع و وصل کامل جریان سیال
استانداردها
- استاندارد طراحی: DIN 3352
- استاندارد طول (Face to Face): DIN 3202-F4
- استاندارد تست: ISO 5208
- دارای نشان استاندارد ایران: 77365507925
- دارای گواهی آب و خاک
مزایا
- عمر بالا و عدم نیاز به سرویس مداوم
- عبور سیال بدون کاهش دبی
- آببندی کامل از هر دو جهت
- طراحی شده مطابق استانداردهای DIN
- مناسب انواع تاسیسات و سیالات غیر اسیدی
نکته فنی پیشنهادی
به منظور افزایش عمر مفید شیر، توصیه میگردد زبانه در حالت کاملاً باز یا کاملاً بسته قرار گیرد و از نیمهباز نگه داشتن آن خودداری شود.
جدول ابعادی (میلیمتر)
| سایز (mm) | فاصله وجه تا وجه | آکس سوراخ کاری | قطر سوراخ فلنج |
|---|---|---|---|
| 50 | 150 | 125 | 19 |
| 65 | 170 | 145 | 19 |
| 80 | 180 | 160 | 19 |
| 100 | 190 | 180 | 19 |
| 125 | 200 | 210 | 19 |
| 150 | 210 | 240 | 23 |
| 200 | 230 | 295 | 23 |
| 250 | 250 | 350 | 23 |
| 300 | 270 | 400 | 23 |
| 350 | 290 | 460 | 23 |
قیمت و خرید شیر کشویی زبانه فلزی MAHAB
قیمت شیر کشویی چدنی زبانه فلزی بسته به سایز و فشار کاری متفاوت است. برای دریافت لیست قیمت بهروز و مشاوره فنی با کارشناسان فروش تماس بگیرید.
