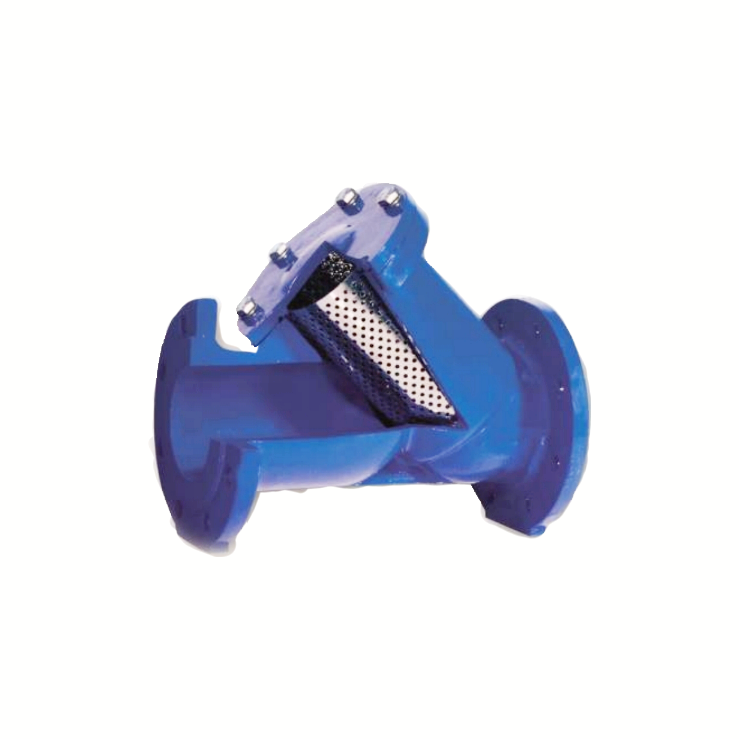

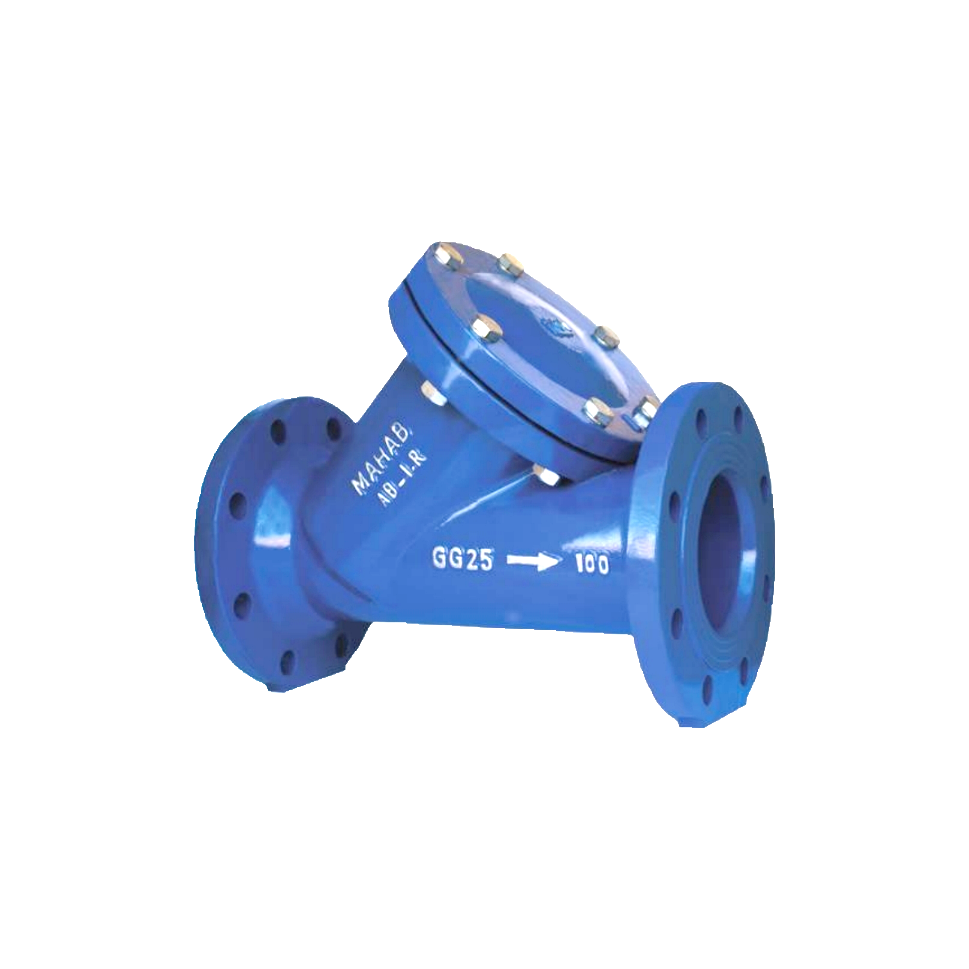

صافی چدنی فلنجی PN16 با توری استنلس استیل مهاب

صافی چدنی فلنجی PN16 مهاب در سایزهای 50 تا 250 میلیمتر، مناسب جداسازی مواد زائد از سیال در سیستم‌های لوله‌کشی صنعتی و تأسیساتی می‌باشد. این محصول با بدنه چدن خاکستری یا چدن داکتیل و توری استنلس استیل، عملکرد مطمئن تا دمای 180 درجه سانتیگراد را فراهم می‌کند.

مشخصات فنی

• نوع: صافی فلنجی (Y-Strainer)
• سایز: 50 الی 250 میلیمتر
• فشار کاری: PN16 (16 بار)
• جنس بدنه: چدن خاکستری (GG25) یا چدن داکتیل
• جنس توری: استنلس استیل
• مش توری: 2 و 3 میلیمتر
• استاندارد فلنج: DIN 1092
• استاندارد تست: ISO 5802
• پوشش رنگ: اپوکسی پودری به روش الکترواستاتیک
• حداکثر دمای کاری: 180 درجه سانتیگراد

کاربرد

مناسب برای استفاده در سیستم‌های آب، گاز، بخار، روغن و سایر سیالات جهت جلوگیری از ورود ذرات و مواد زائد به تجهیزات حساس مانند پمپ، شیرآلات و مبدل‌های حرارتی.

در هنگام نصب، جهت جریان سیال باید مطابق فلش درج شده روی بدنه صافی باشد.

جدول ابعادی

سایز (mm)	فاصله وجه تا وجه (mm)	آکس سوراخ کاری (mm)	سایز سوراخ فلنج (mm)
50	230	125	19
65	290	145	19
80	310	160	19
100	350	180	19
125	400	210	19
150	480	240	23
200	600	295	23
