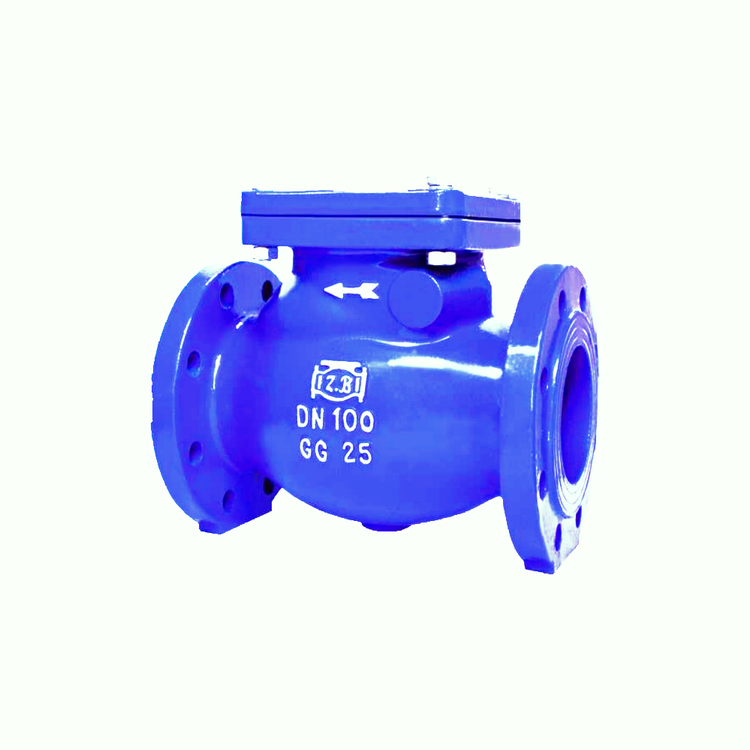

شیر یکطرفه دریچه‌ای PN16 مهاب آب ایرانیان

شیر یکطرفه دریچه‌ای (Swing Check Valve) تولید شرکت مهاب آب ایرانیان، در سایزهای 50 تا 250 میلیمتر و فشار کاری 16 بار طراحی شده است. این شیر جهت جلوگیری از برگشت سیال به صورت اتوماتیک در سیستم‌های لوله‌کشی صنعتی و تأسیساتی کاربرد دارد.

مشخصات فنی

• برند: مهاب آب ایرانیان
• نوع شیر: یکطرفه دریچه‌ای (Swing Type)
• سایز: 50 الی 250 میلیمتر
• فشار کاری: PN16 (16 بار)
• جنس بدنه: چدن خاکستری GG25
• جنس محور: استنلس استیل
• پوشش رنگ: اپوکسی پودری به روش الکترواستاتیک
• دمای کاری: 5 تا 80 درجه سانتیگراد

استانداردها

• استاندارد تست: ISO 5208
• استاندارد طولی: DIN 3202-F6
• استاندارد طراحی: DIN 3352

کاربرد

مناسب برای جلوگیری از برگشت سیال به صورت خودکار در سیستم‌های آب‌رسانی، تأسیسات صنعتی و خطوط انتقال سیالات.

نکات نصب و نگهداری

• جهت جریان سیال باید مطابق فلش درج شده روی بدنه باشد.
• استفاده از واشر آب‌بندی و پیچ و مهره استاندارد توصیه می‌شود.
• دمای نگهداری در انبار زیر 50 درجه سانتیگراد و رطوبت زیر 60 درصد باشد.
• از وارد شدن ضربه هنگام حمل و نصب جلوگیری شود.

جدول ابعادی

سایز (mm)	فاصله وجه تا وجه (mm)	آکس سوراخ کاری (mm)	سایز سوراخ فلنج (mm)
50	200	125	19
65	240	145	19
80	260	160	19
100	300	180	19
125	350	210	19
150	400	240	23
200	500	295	23
250	600	350	23
