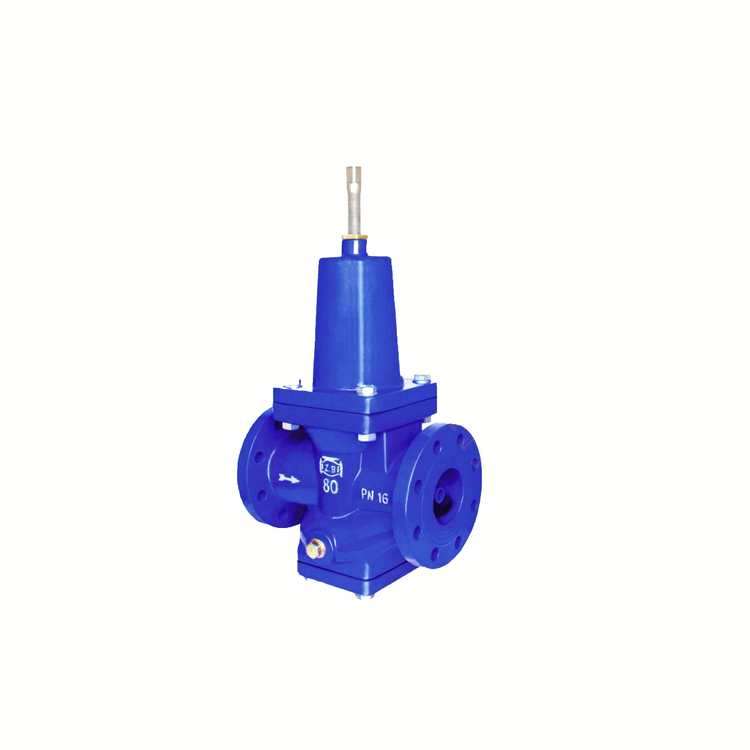

شیر فشارشکن دیافراگمی PN16 مهاب آب ایرانیان

شیر فشارشکن دیافراگمی تولید شرکت مهاب آب ایرانیان در سایزهای 50 تا 200 میلیمتر و فشار کاری 16 بار، جهت کاهش و تثبیت فشار آب در شبکه‌های آبرسانی طراحی شده است. این شیر قابلیت تبدیل فشار ورودی متغیر بین 2 تا 16 بار را به فشار خروجی پایدار و تنظیم‌شده دارد.

مشخصات فنی

• برند: مهاب آب ایرانیان
• نوع شیر: فشارشکن دیافراگمی (Pressure Reducing Valve)
• سایز: 50 الی 200 میلیمتر
• فشار کاری: PN16 (16 بار)
• جنس بدنه: چدن خاکستری
• جنس دیافراگم: NR
• سیلندر و رینگ: استنلس استیل
• قطعات کنترلی: فسفر برنز
• حداکثر دمای کاری: 80 درجه سانتیگراد
• پوشش رنگ: اپوکسی پودری به روش الکترواستاتیک

کاربرد

مناسب جهت کنترل و کاهش فشار آب در سیستم‌های آبرسانی شهری، صنایع و تأسیسات ساختمانی به منظور ایجاد فشار ثابت و پایدار در خروجی.

در هنگام نصب، جهت جریان سیال باید مطابق فلش درج شده روی بدنه باشد.

جدول ابعادی و وزن

سایز (mm)	فاصله وجه تا وجه (mm)	آکس سوراخ کاری (mm)	سایز سوراخ فلنج (mm)	وزن (kg)
50	230	125	19	20
65	290	145	19	32
80	310	160	19	48.3
100	350	180	19	75
125	400	210	19	133
150	480	240	23	152
200	600	295	23	305
