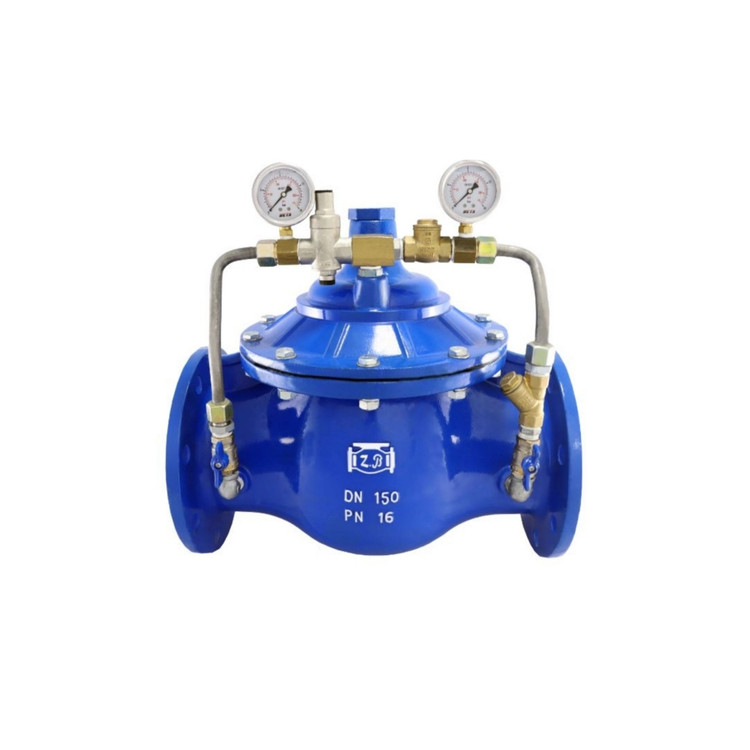

فشارشکن پایلوت دار مهاب PN16 مطابق استاندارد DIN

Pilot Operated Pressure Reducing Valve PN16 – MAHAB

فشارشکن پایلوت دار مهاب (MAHAB) با فشار کاری PN16 بر اساس استانداردهای معتبر DIN طراحی و تولید شده و جهت کنترل، تنظیم و تثبیت فشار خروجی در شبکه‌های انتقال آب مورد استفاده قرار می‌گیرد. این شیر قابلیت کاهش فشار ورودی متغیر (تا 16 بار) را به فشار خروجی ثابت و تنظیم‌شده دارد.

مشخصات فنی

• فشار کاری: PN16 (16 بار)
• استاندارد طراحی: DIN
• استاندارد تست: DIN / ISO 5208
• جنس بدنه: چدن داکتیل (GGG40) یا چدن خاکستری (بنا به سفارش)
• پایلوت: برنجی یا استنلس استیل مقاوم در برابر خوردگی
• دیافراگم: لاستیک تقویت شده (NR / EPDM)
• رنگ: اپوکسی پودری به روش الکترواستاتیک
• دمای کاری: تا 80 درجه سانتی‌گراد
• نوع اتصال: فلنجی مطابق استاندارد DIN

عملکرد شیر فشارشکن پایلوت دار

این شیر به صورت هیدرومکانیکی و با استفاده از سیستم پایلوت خارجی عمل می‌کند. پایلوت نصب شده روی شیر، فشار خروجی را به صورت دقیق تنظیم کرده و در صورت افزایش یا کاهش فشار ورودی، به صورت خودکار عملکرد دیافراگم اصلی را کنترل می‌کند تا فشار خروجی همواره ثابت باقی بماند.

کاربردها

• شبکه‌های آبرسانی شهری و روستایی
• سیستم‌های آبیاری و کشاورزی
• ایستگاه‌های پمپاژ
• صنایع آب و فاضلاب
• حفاظت از خطوط لوله در برابر افزایش فشار

مزایا

• کنترل دقیق و پایدار فشار خروجی
• عملکرد کاملاً اتوماتیک بدون نیاز به برق
• طراحی مطابق استاندارد DIN
• کاهش استهلاک تجهیزات پایین‌دست
• آب‌بندی کامل و عملکرد نرم
• عمر طولانی و هزینه نگهداری پایین

نکات نصب

در هنگام نصب، جهت جریان سیال باید مطابق فلش درج شده روی بدنه باشد. استفاده از فیلتر (صافی) در بالادست شیر جهت افزایش طول عمر سیستم توصیه می‌شود. نصب شیر در محل قابل دسترس برای تنظیم پایلوت پیشنهاد می‌گردد.

برند: MAHAB – شرکت مهاب آب ایرانیان
