دما سیال: ۶۰
جنس بدنه:: لاستیکی

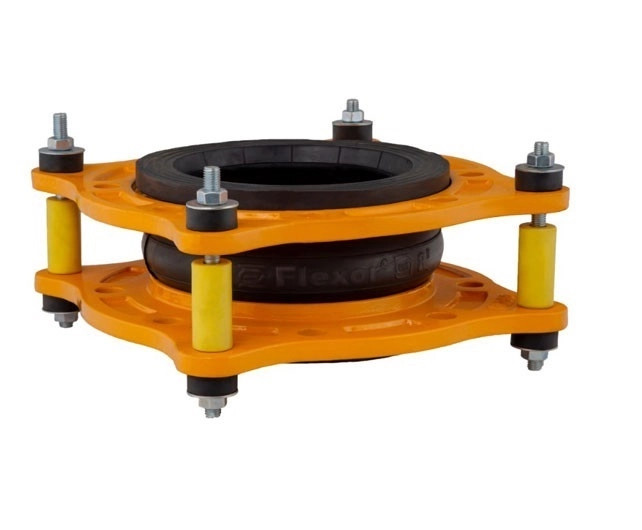

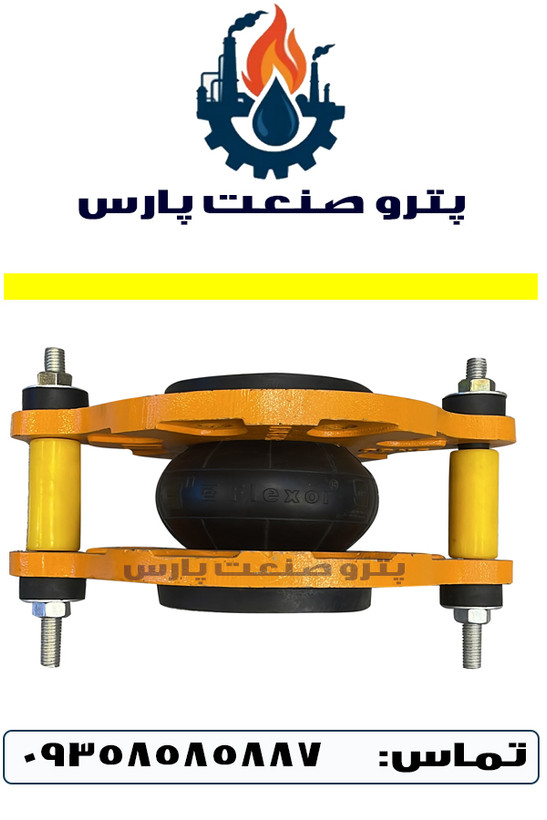

لرزهگیر لاستیکی زرد PN10 مهاردار فلکسور پارس
Yellow Rubber Expansion Joint PN10 with Tie Rods – Flexor Pars
برند:فلکسور پارس
سایز
مشخصات
دما سیال
۶۰
جنس بدنه:
لاستیکی
توضیحات
لرزگیر مهاردار زرد — فلکسور لاستیکی
سایز 1¼" تا 12" • فشار PN10 • دمای کاری تا 60°C • لاستیک EPDM
لرزگیر مهاردار زرد فلکسور لاستیکی برای جذب لرزشها، حرکتهای محوری و لغزشهای جانبی در خطوط لوله طراحی شده است. مدل مهاردار با tie-rods مانع تغییر مکان جانبی غیرمجاز میشود.
- فشار کاری: PN10
- دمای کاری: تا 60°C
- متریال: EPDM
- محدوده لغزش افقی: ±10 تا ±25 mm
- محدوده کششی: +150 mm — محدوده فشاری: −100 mm
- تست هیدرواستاتیک و بازرسی کیفی قبل از ارسال
دمای کاریتا 60°C
فشار اسمیPN10
متریالEPDM - تقویتشده
محدوده کششی+150 mm
محدوده فشاری−100 mm
محدوده لغزشبنا به سایز
جدول فنی — سایز 1¼" تا 12" | PN10
| اینچ | DN | قطر داخلی (mm) | طول آزاد (mm) | لغزش افقی (± mm) | کششی (+ mm) | فشاری (− mm) | ارتفاع (mm) | PN | D فلنج (mm) | n | Bolt |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼" | 32 | 32 | 150 | ±10 | +150 | −100 | 130 | 10 | 140 | 4 | M16 |
| 1½" | 40 | 40 | 160 | ±10 | +150 | −100 | 130 | 10 | 150 | 4 | M16 |
| 2" | 50 | 50 | 180 | ±10 | +150 | −100 | 130 | 10 | 165 | 4 | M16 |
| 2½" | 65 | 65 | 200 | ±10 | +150 | −100 | 130 | 10 | 185 | 8 | M16 |
| 3" | 80 | 80 | 220 | ±15 | +150 | −100 | 130 | 10 | 200 | 8 | M16 |
| 4" | 100 | 100 | 250 | ±15 | +150 | −100 | 130 | 10 | 235 | 8 | M20 |
| 5" | 125 | 125 | 280 | ±20 | +150 | −100 | 135 | 10 | 270 | 8 | M24 |
| 6" | 150 | 150 | 300 | ±20 | +150 | −100 | 140 | 10 | 300 | 8 | M24 |
| 8" | 200 | 200 | 350 | ±20 | +150 | −100 | 145 | 10 | 340 | 12 | M20 |
| 10" | 250 | 250 | 395 | ±25 | +150 | −100 | 150 | 10 | 395 | 12 | M24 |
| 12" | 300 | 300 | 445 | ±25 | +150 | −100 | 150 | 10 | 445 | 12 | M24 |
مقادیر ابعادی فلنج براساس استاندارد EN1092-1 / DIN2501 برای PN10 استخراج شدهاند. قبل از نهاییسازی سفارش، Shop Drawing کارخانه را تأیید نمایید.
نقد و بررسی
لرزهگیر لاستیکی زرد PN10 مهاردار فلکسور پارس
🔍 کاربرد لرزهگیر لاستیکی مهاردار PN10 زرد
لرزهگیر لاستیکی زرد PN10 مهاردار برای جذب لرزش، جبران انبساط و کاهش تنشهای مکانیکی در سیستمهای لولهکشی با فشار پایین استفاده میشود. این محصول در موتورخانهها، پمپها، چیلرها و تجهیزات تأسیساتی شهری و صنعتی کاربرد دارد.
✅ مزایای لرزهگیر زرد مهاردار فلکسور پارس
این لرزهگیر با ساختار لاستیکی انعطافپذیر و مهارهای فلزی محکم، مقاومت خوبی در برابر لرزش، نویز و تنشهای عرضی دارد. رنگ زرد نشانه فشار کاری پایین (10 بار) و استفاده در سیستمهای سبکتر است. نصب آسان و دوام بالا از ویژگیهای مهم آن است.
🛠️ بررسی تخصصی لرزهگیر لاستیکی مهاردار زرد PN10
محصول از لاستیک تقویتشده با نخهای نخی یا فلزی ساخته شده و دارای مهارهای دوطرفه فلزی برای جلوگیری از کشش بیش از حد در فشار پایین میباشد. این مدل برای سیستمهایی طراحی شده که در آنها تغییر طول لوله مجاز نیست ولی لرزش یا ضربه وجود دارد. برند فلکسور پارس، استانداردهای صنعتی را در ساخت این محصول رعایت کرده است.
📊 مشخصات فنی لرزهگیر لاستیکی مهاردار زرد PN10
| مشخصه | توضیح |
|---|---|
| فشار کاری | 10 بار (PN10) |
| نوع اتصال | فلنجی با مهار فلزی |
| کاربرد | پمپ، موتورخانه، چیلر، سیستمهای شهری |
| رنگ و کد شناسایی | زرد رنگ (ویژه فشار پایین) |
| جنس لاستیک | EPDM یا NBR تقویتشده |
| برند | فلکسور پارس |
| سایزهای موجود | 1.5 اینچ تا 12 اینچ |
