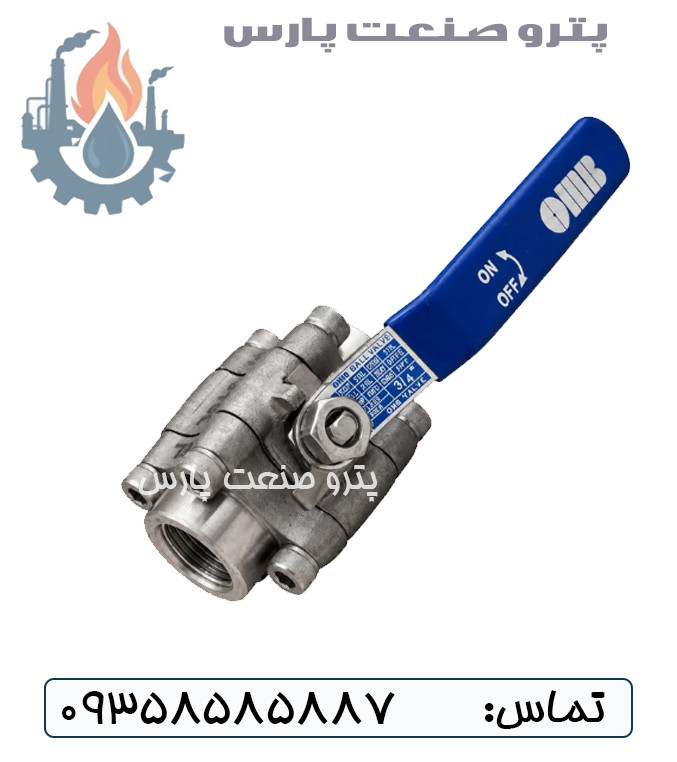

نقد و بررسی تخصصی شیر توپی OMB Class 800 SS304 Socket Weld

ارزیابی فنی، مزایا، محدودیت‌ها، کاربردها و نکات مهم انتخاب شیر توپی ساکت‌ولد OMB با بدنه استنلس استیل 304 و کلاس فشاری 800 برای سرویس‌های صنعتی.

4.4/5

★★★★☆

ارزیابی فنی کلی محصول

کیفیت ساخت 4.7/5

مقاومت خوردگی 4.3/5

عملکرد On/Off 4.9/5

اتصال Socket Weld 4.8/5

مناسب بودن برای Oil & Gas 4.2/5

ارزش خرید نسبت به قیمت 4.5/5

01 ارزیابی کلی محصول

شیر توپی OMB Class 800 Stainless Steel 304 Socket Weld یک شیر صنعتی برای قطع و وصل جریان در خطوط کوچک‌سایز است که در آن استفاده از اتصال جوشی Socket Weld، کلاس فشاری بالا و متریال استنلس استیل 304 موردنیاز است.

بدنه استنلس استیل 304 به‌عنوان رایج‌ترین و مقرون‌به‌صرفه‌ترین گرید استنلس استیل، تعادل خوبی بین مقاومت خوردگی و هزینه فراهم می‌کند. اتصال Socket Weld نیز امکان ایجاد یک اتصال دائمی و فشرده به لوله را فراهم می‌کند و در بسیاری از خطوط فرآیندی کوچک‌سایز مورد استفاده قرار می‌گیرد.

نکته مهم در انتخاب این محصول این است که Class 800 به‌تنهایی برای انتخاب شیر کافی نیست. نوع سیال، دمای کاری، فشار طراحی، متریال Seat و Seal، ابعاد اتصال Socket Weld، نوع Ball، نوع Stem و Configuration واقعی شیر باید با شرایط پروژه تطبیق داده شود. همچنین گرید 304 در محیط‌های با کلرید بالا یا اسیدهای قوی ممکن است عملکرد کمتری نسبت به 316 داشته باشد.

02 نقاط قوت و محدودیت‌ها

+ نقاط قوت

کلاس فشاری Class 800 برای بسیاری از سرویس‌های فشار بالای خطوط کوچک‌سایز
استفاده از استنلس استیل 304 با مقاومت خوردگی خوب و قیمت مناسب‌تر نسبت به 316
طراحی شیر توپی مناسب برای عملکرد سریع و مطمئن On/Off
اتصال Socket Weld مناسب برای ایجاد اتصال دائمی و کم‌حجم در خطوط لوله
ساختار فشرده و مناسب برای نصب در فضاهای محدود نسبت به بسیاری از شیرهای فلنجی

− محدودیت‌ها

مقاومت خوردگی 304 در محیط‌های حاوی کلرید و اسیدهای قوی نسبت به 316 پایین‌تر است
اتصال Socket Weld پس از جوشکاری به‌سادگی اتصال رزوه‌ای قابل جداسازی نیست
برای Throttling مداوم، شیر توپی معمولاً انتخاب ایده‌آلی نیست
در سرویس‌های حساس، Seat و Seal باید بر اساس شرایط واقعی سرویس بررسی شوند
فشار مجاز شیر با افزایش دما تغییر می‌کند و باید طبق Pressure-Temperature Rating بررسی شود

03 بررسی فنی اتصال Socket Weld

مزیت اصلی در اتصال جوشی

در اتصال Socket Weld، لوله داخل ناحیه Socket شیر قرار گرفته و اتصال توسط جوش محیطی ایجاد می‌شود. این نوع اتصال برای خطوط کوچک‌سایز (تا ۲ اینچ) و سرویس‌هایی که به اتصال دائمی، فشرده و مقاوم در برابر نشتی نیاز دارند، کاربرد زیادی دارد. مطابق استاندارد ASME B16.11 طراحی شده و جوشکاری باید با کنترل حرارت ورودی انجام شود.

انتخاب سریع

اتصال دائمی → Socket Weld
فضای نصب محدود → مناسب
خطوط کوچک‌سایز → کاربرد رایج
سرویس On/Off → مناسب، حسب Configuration
هزینه نسبت به فلنج → کمتر

04 مناسب چه کاربردهایی است؟

نفت و گاز

مناسب برای سرویس‌های قطع و وصل خطوط کوچک‌سایز با سیالات غیرخورنده یا خورندگی ملایم، مشروط به تطابق Pressure، Temperature، Material و الزامات پروژه.

پتروشیمی

گزینه قابل بررسی برای خطوط فرآیندی کوچک‌سایز که به شیر توپی کلاس فشار بالا، بدنه SS304 و اتصال Socket Weld نیاز دارند. در محیط‌های با خورندگی بالا، SS316 ترجیح داده می‌شود.

سرویس‌های صنعتی

مناسب برای بسیاری از خطوط Utility و Process با سیالات غیرخورنده که عملکرد اصلی آن‌ها قطع و وصل جریان است و اتصال جوشی دائمی موردنیاز است.

05 چه زمانی این محصول را پیشنهاد نمی‌کنیم؟

نکته مهم برای انتخاب مهندسی

اگر پروژه به مقاومت خوردگی بالاتر (محیط‌های کلریدی، اسیدهای قوی، آب دریا) نیاز دارد، گرید SS316 انتخاب بهتری است. همچنین اگر پروژه به کنترل مداوم دبی، اتصال قابل جداسازی، سایزهای بزرگ، افت فشار بسیار پایین، سرویس دمایی خاص یا الزامات ویژه‌ای مانند Fire Safe / NACE نیاز داشته باشد، نباید صرفاً بر اساس Class 800 و متریال SS304 این محصول را انتخاب کرد. در انتخاب Socket Weld باید استاندارد خط، ابعاد اتصال، ضخامت لوله و الزامات جوشکاری پروژه نیز بررسی شود.

06 جمع‌بندی کارشناسی

نتیجه ارزیابی

اگر نیاز پروژه یک شیر توپی صنعتی، Socket Weld، استنلس استیل 304، کلاس 800 و مناسب سرویس On/Off در خطوط کوچک‌سایز باشد و سیال سرویس خورندگی شدیدی نداشته باشد، این Configuration می‌تواند گزینه مناسب و مقرون‌به‌صرفه برای بررسی باشد. ترکیب کلاس فشاری بالا، متریال SS304 با قیمت مناسب‌تر، ساختار فشرده و اتصال جوشی از مهم‌ترین مزایای این نوع شیر محسوب می‌شود.

قبل از خرید بررسی کنید

Size & Schedule لوله
Model / Part Number
Bore (Full / Reduced)
Socket Weld Standard (ASME B16.11)
Seat Material (PTFE / دیگر)
Seal / Packing Material
Pressure / Temperature Rating
نیاز به Fire Safe / NACE

برای انتخاب مدل مناسب نیاز به بررسی فنی دارید؟

سایز، فشار، دما، نوع سیال، Schedule لوله، استاندارد اتصال و Part Number موردنظر خود را ارسال کنید تا Configuration مناسب شیر OMB با گرید 304 یا 316 بررسی و برای استعلام قیمت و تأمین ارائه شود.
