دستهبندی: شیرآلات صنعتی
برچسبها :
نوع عملکرد:Manual On/Off
نوع شیر:Floating Ball Valve
کلاس فشاری:Class 800
متریال:SS316 / ASTM A182 F316

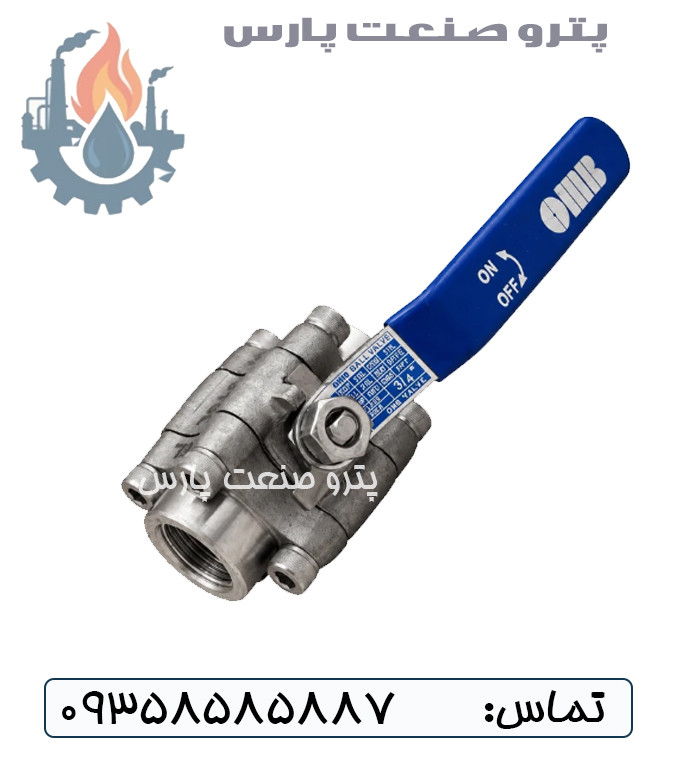

شیر گازی کلاس 800 رزوه ای استنلس استیل 316
برند: OMB
سایز
PRODUCT TECHNICAL REVIEW
نقد و بررسی تخصصی شیر توپی OMB Class 800 SS316
بررسی فنی شیر توپی شناور OMB از خانواده C-FL6 با بدنه فورجشده، اتصال رزوهای، کلاس فشاری 800 و متریال F316؛ با تمرکز بر طراحی، Bore، متریال، استانداردها، آببندی و الزامات انتخاب برای سرویسهای صنعتی.
4.6/5
★★★★★
ارزیابی کارشناسی فنی
امتیاز داخلی بر اساس ویژگیهای فنی محصول، نه امتیاز کاربران
01 ارزیابی کلی محصول
شیر توپی OMB Class 800 Stainless Steel F316 از خانواده شیرهای C-FL6 Forged Floating Ball Valves برای سرویسهای قطع و وصل جریان در خطوط کوچکسایز طراحی شده است. این خانواده از ساختار Floating Ball استفاده میکند و در Configurationهای مختلف، Full Bore و Reduced/Regular Bore ارائه میشود.
در Configuration رزوهای کلاس 800، انتخاب صحیح شیر صرفاً بر اساس عبارت Class 800 انجام نمیشود. متریال بدنه و اجزای داخلی، نوع Bore، نوع رزوه، Seat Material، دمای کاری، فشار کاری و مشخصات واقعی سیال باید با شرایط خط و Specification پروژه تطبیق داده شوند.
در نسخه استنلس استیل مورد بررسی، متریال بدنه و End Connector در کاتالوگ OMB بهصورت ASTM A182 F316 و Ball و Stem بهصورت Stainless Steel 316 معرفی شدهاند. این ترکیب، محصول را برای محیطهایی که انتخاب متریال آستنیتی مقاوم به خوردگی اهمیت دارد، مناسبتر از نسخههای فولاد کربنی میکند؛ با این حال سازگاری واقعی باید بر اساس سیال و شرایط فرآیندی بررسی شود.
02 نقاط قوت و محدودیتها
نقاط قوت فنی
- بدنه و End Connector فورجشده برای Configurationهای مربوط به این خانواده
- استفاده از متریال ASTM A182 F316 برای نسخه F316
- طراحی Floating Ball مناسب برای عملکرد اصلی قطع و وصل جریان
- امکان ارائه Full Bore و Reduced/Regular Bore در خانواده مربوطه
- قابلیت ارائه با اتصال رزوهای و در برخی Configurationها Socket Weld
- وجود طراحی ضد Blowout برای Stem و سیستم Antistatic در طراحی خانواده
- امکان استفاده از متریالهای مختلف Seat و Configurationهای متفاوت متناسب با سرویس
محدودیتها و نکات انتخاب
- Class 800 بهتنهایی فشار مجاز شیر را در تمام دماها مشخص نمیکند.
- Reduced Bore نسبت به Full Bore میتواند سطح عبور متفاوتی ایجاد کند و باید با افت فشار و نیاز فرآیندی تطبیق داده شود.
- شیر توپی اصولاً برای On/Off Service مناسبتر از کنترل مداوم دبی است.
- عملکرد واقعی آببندی به متریال Seat، دما، فشار و نوع سیال وابسته است.
- نوع رزوه باید دقیقاً در سفارش مشخص شود؛ برای Configurationهای NPT، استاندارد ASME B1.20.1 مطرح است.
- ادعای Fire Safe یا NACE باید برای Configuration و Certificate واقعی محصول تأیید شود و صرفاً از روی نام خانواده محصول فرض نشود.
03 بررسی Bore و خانواده T-800 / T-600
تفاوت اصلی در سطح عبور جریان
در کاتالوگ OMB برای شیرهای Lip دو تکه کلاس 800، مدل T-800 بهعنوان Reduced Bore و مدل T-600 بهعنوان Full Bore معرفی شده است. بنابراین این دو مدل از نظر مسیر عبور جریان معادل یکدیگر نیستند و انتخاب آنها باید بر اساس نیاز فرآیندی انجام شود.
انتخاب سریع
- نیاز به مسیر عبور کاملتر → Full Bore / T-600
- کاربردی که Reduced Bore قابل قبول است → T-800
- هدف اصلی قطع و وصل → هر دو، با توجه به Configuration
- انتخاب نهایی → بر اساس Datasheet و شرایط واقعی خط
04 متریال و ساختار آببندی
نسخه F316
در جدول متریال کاتالوگ OMB برای Configuration با بدنه A182 F316، بدنه و End Connector از A182 F316، توپ و Stem از Stainless Steel 316 و Seat از PTFE تقویتشده با 15% Glass معرفی شدهاند. بنابراین عبارت SS316 در این محصول باید بهعنوان یک Configuration متریالی مشخص در نظر گرفته شود، نه اینکه تمام قطعات شیر را الزاماً با یک گرید واحد فرض کنیم.
مواردی که باید کنترل شوند
- Body / End Connector
- Ball
- Stem
- Seat Material
- Packing / Gasket
- نوع و شرایط سرویس
05 استانداردها و الزامات فنی
Design
برای خانواده مربوطه، استانداردهای طراحی شامل ISO 17292 و ASME B16.34 در کاتالوگ OMB ذکر شدهاند.
Thread
برای اتصال NPT، استاندارد ASME B1.20.1 مطرح است. بنابراین در سفارش پروژهای باید نوع دقیق رزوه مشخص شود و عبارت کلی «رزوهای» کافی نیست.
Testing
کاتالوگ OMB برای شیرهای این خانواده انجام تستهای آببندی و فشار مطابق الزامات اعلامشده از جمله API 598 را ذکر میکند.
06 مناسب چه کاربردهایی است؟
نفت و گاز
قابل بررسی برای سرویسهای قطع و وصل در خطوط کوچکسایز، مشروط به تطابق متریال، فشار، دما، Seat، رزوه و الزامات پروژه.
پتروشیمی و شیمیایی
نسخه F316 میتواند در سرویسهایی که انتخاب فولاد زنگنزن آستنیتی موردنیاز است گزینه مناسبی باشد؛ اما مقاومت خوردگی باید بر اساس ترکیب واقعی سیال و شرایط عملیاتی بررسی شود.
Utility و Process
برای سرویسهای قطع و وصل خطوط کوچکسایز مناسب است، به شرطی که Pressure-Temperature Rating و متریال آببندی با شرایط خط سازگار باشند.
07 چه زمانی این محصول را پیشنهاد نمیکنیم؟
نکته مهم برای انتخاب مهندسی
این شیر نباید صرفاً بر اساس عبارت Class 800 / SS316 انتخاب شود. اگر پروژه نیاز به کنترل مداوم دبی، Full Bore قطعی، اتصال فلنجی، سایز بزرگتر، دمای خاص، Seat ویژه، متریال خاص یا الزامات پروژهای مانند NACE، Fire Safe، Fugitive Emission یا گواهی متریال داشته باشد، Configuration دقیق باید قبل از خرید بررسی شود.
08 نکات مهم قبل از خرید
اطلاعاتی که باید در سفارش مشخص باشند
برای جلوگیری از تأمین اشتباه، مشخصات شیر باید حداقل شامل Size، Class، Model، Bore، Body Material، Seat Material، Thread Type و شرایط Pressure / Temperature باشد. در پروژههای نفت، گاز و پتروشیمی، الزامات مربوط به Certificate، Testing و Project Specification نیز باید در RFQ یا Datasheet درج شود.
چکلیست خرید
- Size / NPS
- Class 800
- T-800 یا T-600 در صورت مربوط بودن
- Full / Reduced Bore
- ASTM A182 F316
- Seat Material
- NPT / Thread Type
- Pressure / Temperature
- Certificate / Test Requirements
- Project Specification
09 جمعبندی کارشناسی
نتیجه ارزیابی
شیر توپی OMB از خانواده C-FL6، در Configuration مناسب، یک گزینه مهندسیشده برای سرویسهای قطع و وصل خطوط کوچکسایز است. ترکیب ساختار Forged، طراحی Floating Ball، کلاس فشار بالا و امکان استفاده از متریال F316، آن را برای طیف مناسبی از سرویسهای صنعتی قابل بررسی میکند.
با این حال، انتخاب نهایی نباید بر اساس نام محصول یا Class 800 انجام شود. مهمترین پارامترهای تصمیمگیری عبارتاند از Pressure، Temperature، Fluid، Bore، Body Material، Seat، Thread و الزامات پروژه.
نتیجه سریع
- برای On/Off → گزینه مناسب
- برای خطوط کوچکسایز → مناسب
- برای سرویسهای نیازمند F316 → قابل بررسی
- برای انتخاب Full/Reduced Bore → نیازمند بررسی خط
- برای Throttling مداوم → انتخاب پیشفرض نیست
- برای پروژههای حساس → نیازمند بررسی Datasheet و Certificate
برای انتخاب دقیق مدل OMB نیاز به بررسی فنی دارید؟
سایز، فشار کاری، دما، نوع سیال، نوع رزوه، Bore، متریال موردنیاز و Part Number یا Datasheet را ارسال کنید تا Configuration مناسب شیر بررسی و برای استعلام قیمت و تأمین ارائه شود.
